Hoe je een hydraulisch retourfilter veilig vervangt in 8 stappen

Het vervangen van een hydraulisch retourfilter is een kritische onderhoudstaak bij bouw- en landbouwmachines zoals graafmachines, wielladers, tractoren en verreikers. Hydraulische systemen werken onder hoge druk en zijn verantwoordelijk voor essentiële machinefuncties zoals heffen, sturen, remmen en de aansturing van aanbouwdelen. Schone hydraulische olie is daarom van fundamenteel belang voor zowel machineprestaties als de veiligheid van de machinist.

In tegenstelling tot motorolie- of brandstofsystemen zijn hydraulische systemen bijzonder gevoelig voor verontreiniging. Zelfs kleine hoeveelheden vuil, metaaldeeltjes of lucht kunnen leiden tot versnelde slijtage, onregelmatig functioneren of volledige systeemuitval. Het hydraulisch retourfilter speelt een centrale rol bij het voorkomen dat tijdens bedrijf ontstane verontreinigingen terugstromen naar het hydrauliekreservoir en opnieuw in het systeem terechtkomen.

Deze handleiding beschrijft hoe professionele werkplaatsen hydraulische retourfilters veilig en correct vervangen. De procedure is afgestemd op OEM-onderhoudsprincipes en richt zich op beheersing van verontreiniging, drukveiligheid en langdurige betrouwbaarheid van het hydraulische systeem.

Waarom correcte vervanging van het hydraulisch retourfilter belangrijk is

Hydraulische systemen circuleren continu olie door pompen, ventielen, cilinders en motoren. Tijdens normaal bedrijf komen slijtagedeeltjes van pompen en ventielen, afbraak van afdichtingen en externe verontreiniging onvermijdelijk in de hydraulische olie terecht. Het retourfilter vangt deze verontreinigingen op wanneer de olie terugstroomt naar het reservoir, zodat ze niet opnieuw gevoelige componenten bereiken.

Wanneer het hydraulisch retourfilter niet correct wordt vervangen, of wanneer tijdens onderhoud verontreiniging in het systeem komt, kunnen verschillende problemen ontstaan:

• Versnelde slijtage van hydraulische pompen en regelventielen
• Vastlopende of onregelmatig werkende ventielen
• Verminderde systeemefficiëntie en verhoogde warmteontwikkeling
• Drukpieken door verstopte of verkeerd geïnstalleerde filters
• Kostbare componentstoringen met langdurige stilstand als gevolg

In ernstige gevallen kan tijdens onderhoud geïntroduceerde verontreiniging leiden tot schade aan het volledige systeem, waardoor spoelen en vervanging van componenten noodzakelijk wordt. Correcte vervanging van het hydraulisch retourfilter is daarom een essentiële preventieve onderhoudsmaatregel.

Gereedschap, materialen en voorbereiding

Een goede voorbereiding is bijzonder belangrijk bij werkzaamheden aan hydraulische systemen. De eisen aan de reinheid van hydraulische olie zijn aanzienlijk strenger dan bij motorolie, en de veiligheidsrisico’s zijn groter door aanwezige restdruk.

Je hebt de volgende gereedschappen en materialen nodig:

• Een hydraulisch retourfilter dat voldoet aan de OEM-specificaties
• Een schone opvangbak voor hydraulische olie
• Schone, pluisvrije doeken
• Wegwerphandschoenen en geschikte persoonlijke beschermingsmiddelen
• Handgereedschap voor het openen van filterhuizen of afdekkingen
• Absorberend materiaal voor het opvangen van morsingen

Voer vóór aanvang van de werkzaamheden de volgende controles uit:

• Controleer of het filter daadwerkelijk een retourfilter is en geen druk- of zuigfilter
• Bevestig de juiste micronwaarde en doorstromingscapaciteit
• Lokaliseer het retourfilter (op de tank gemonteerd of inline)
• Controleer of het filterhuis is voorzien van een bypassventiel of verstoppingsindicator
• Raadpleeg de instructies van de fabrikant met betrekking tot drukontlasting en oliepeil

Het gebruik van een verkeerd filter of onderhoud uitvoeren zonder druk te ontlasten kan leiden tot olie-uitstroom, schade aan componenten of persoonlijk letsel.

Stapsgewijze procedure: hydraulisch retourfilter vervangen

De onderstaande procedure is verdeeld in acht duidelijk gedefinieerde stappen en weerspiegelt de professionele werkplaatspraktijk. Elke stap beschrijft zowel de uit te voeren handeling als de technische reden daarachter.

Stap 1: Machine uitschakelen en hydraulische druk ontlasten

Begin de procedure door de motor uit te schakelen en ervoor te zorgen dat alle hydraulische druk is ontlast. Ook na het uitschakelen kan er restdruk in het hydraulische circuit aanwezig blijven.

Om de druk te ontlasten:

• Laat alle aanbouwdelen zakken tot op de grond
• Beweeg met uitgeschakelde motor alle hydraulische bedieningshendels door hun volledige slag
• Volg de specifieke drukontlastingsprocedures van de fabrikant

Het ontlasten van de druk vermindert het risico op oliesproei en voorkomt het plots vrijkomen van onder druk staande olie bij het verwijderen van het filter.

Stap 2: Werkgebied beveiligen en filterhuis reinigen

Voordat het hydraulische systeem wordt geopend, moet het werkgebied rond het retourfilter grondig worden gereinigd. Hydraulische retourfilters zijn vaak gemonteerd op of nabij het reservoir, waar vuil zich gemakkelijk ophoopt.

Het reinigen van het gebied:

• Voorkomt dat verontreiniging in de hydrauliektank terechtkomt
• Verbetert zicht en toegankelijkheid
• Beperkt schoonmaakwerk na afloop

Deze stap is essentieel voor het behouden van de reinheid van de hydraulische olie.

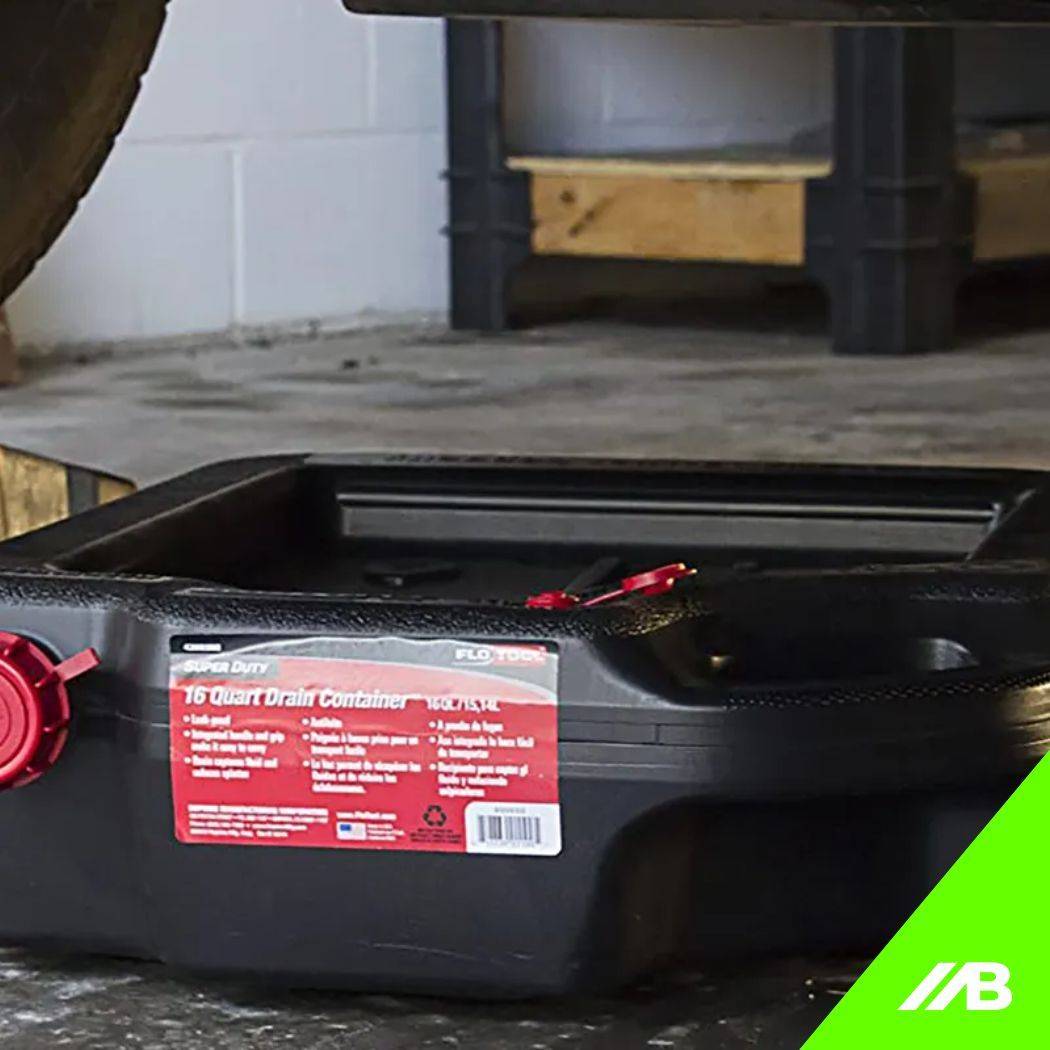

Stap 3: Opvangbak positioneren en voorbereiden op olieverlies

Bij het openen van het retourfilterhuis zal doorgaans hydraulische olie uit het huis en de retourleidingen wegstromen. Plaats daarom een geschikte opvangbak om deze olie op te vangen.

Goede voorbereiding:

• Voorkomt dat olie op machineonderdelen terechtkomt
• Beperkt milieuverontreiniging
• Maakt inspectie van de afgetapte olie op verontreiniging mogelijk

Houd er rekening mee dat de oliestroom sneller of langzamer kan zijn, afhankelijk van het oliepeil en de positie van het filter.

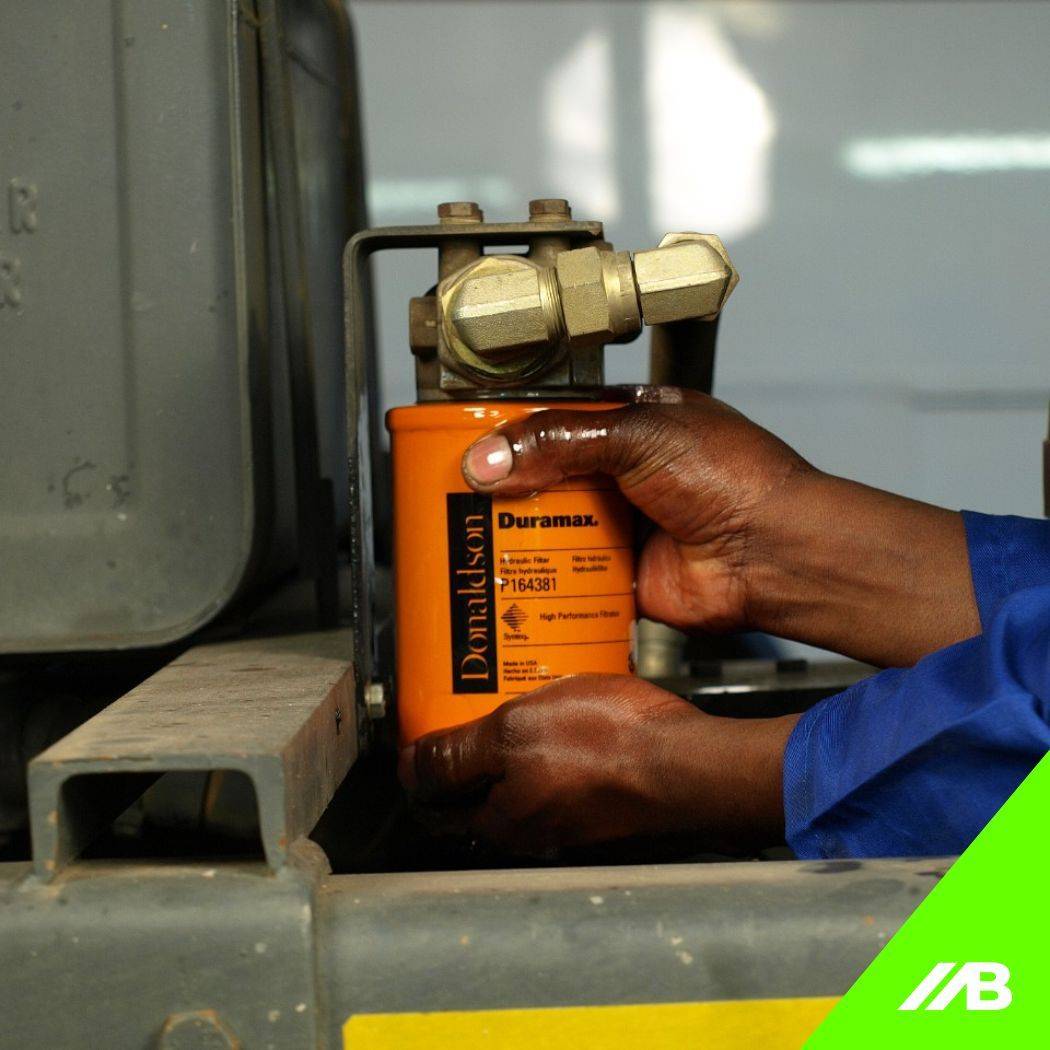

Stap 4: Het oude hydraulische retourfilter verwijderen

Open het filterhuis of de afdekking voorzichtig volgens de instructies van de fabrikant. Dit kan bestaan uit het losnemen van een deksel, het verwijderen van een cartridge of het losdraaien van een opschroeffilter.

Tijdens het verwijderen:

• Vermijd plotselinge bewegingen die vuil kunnen losmaken
• Observeer de staat van het filterelement
• Controleer op metaaldeeltjes, slib of overmatige vervuiling

Ongewone verontreiniging kan wijzen op interne slijtage of systeemproblemen die nader onderzoek vereisen.

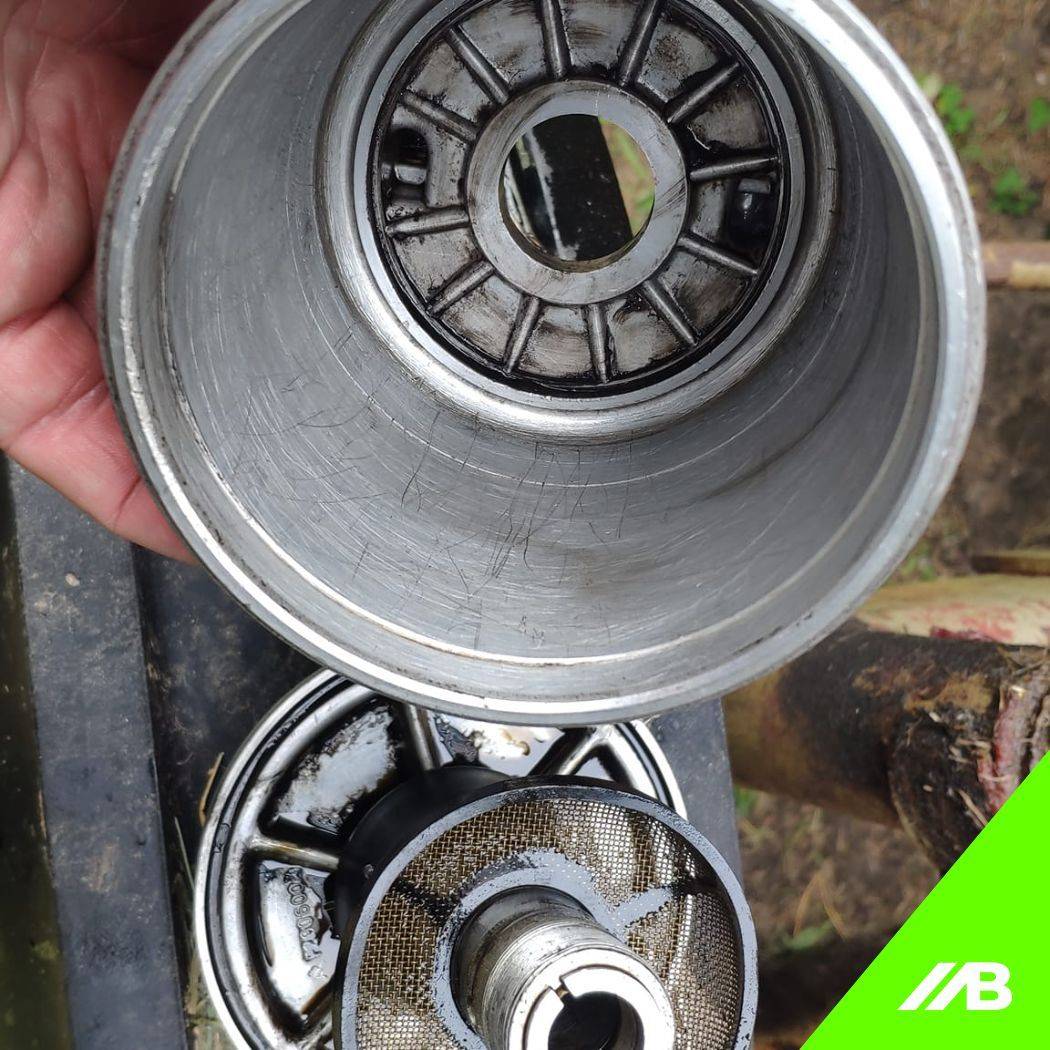

Stap 5: Filterhuis inspecteren en reinigen

Na het verwijderen van het filter moet het filterhuis grondig worden geïnspecteerd en gereinigd. Achtergebleven vuil zal bij montage van het nieuwe filter direct opnieuw in het systeem terechtkomen.

Deze stap omvat:

• Verwijderen van resterende olie en verontreinigingen
• Reinigen van afdichtvlakken met pluisvrije doeken
• Inspecteren van O-ringen of afdichtingen op beschadiging of slijtage

Beschadigde afdichtingen moeten worden vervangen om luchtinslag of olielekkage te voorkomen.

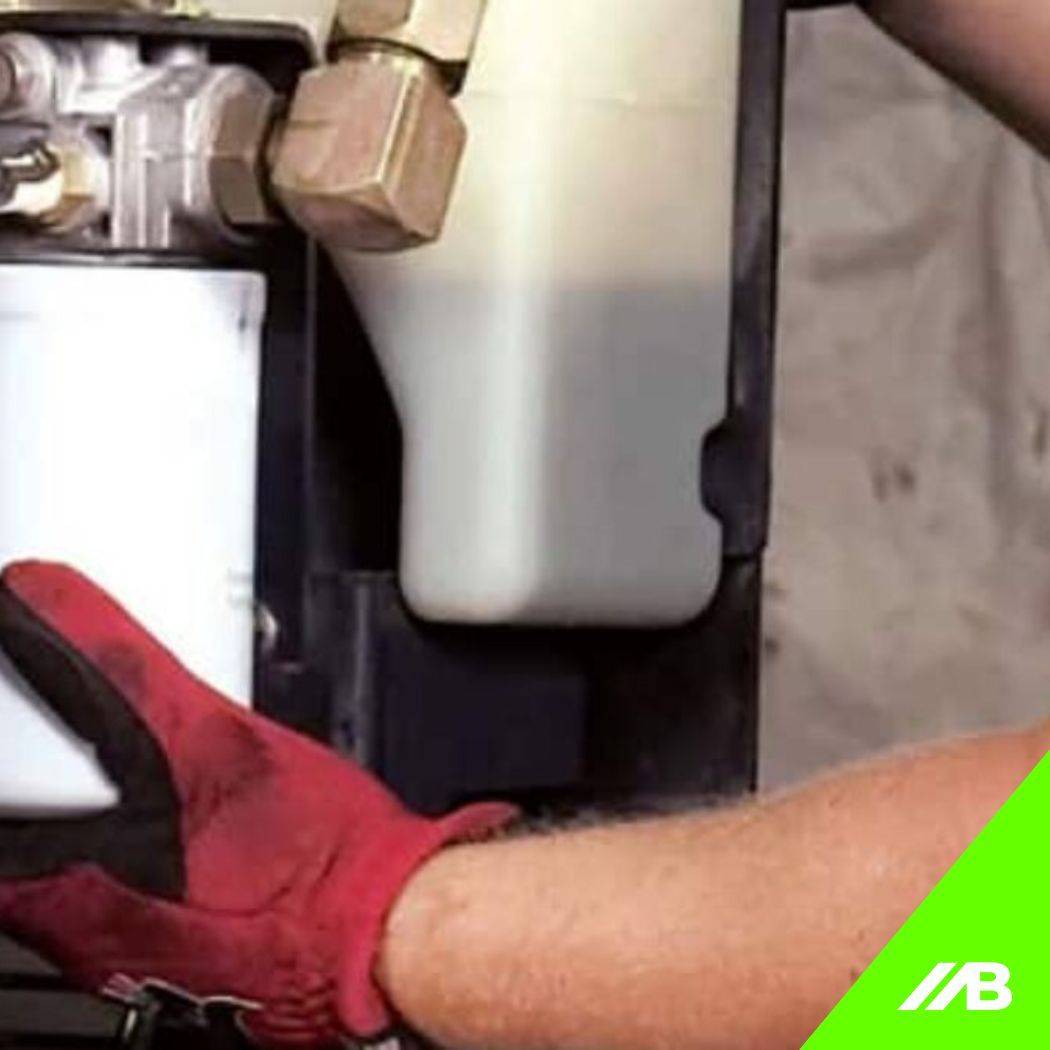

Stap 6: Nieuw hydraulisch retourfilter voorbereiden en installeren

Controleer vóór montage of het nieuwe filter schoon en onbeschadigd is. Verwijder de beschermende verpakking pas vlak voor installatie.

De voorbereiding kan bestaan uit:

• Licht insmeren van afdichtingen met schone hydraulische olie
• Controleren van de juiste oriëntatie van het filterelement
• Verifiëren van de compatibiliteit met het filterhuis

Installeer het filter zorgvuldig en zorg dat het correct in het huis wordt geplaatst. Volg bij het vastzetten de aanhaalspecificaties van de fabrikant om schade of lekkage te voorkomen.

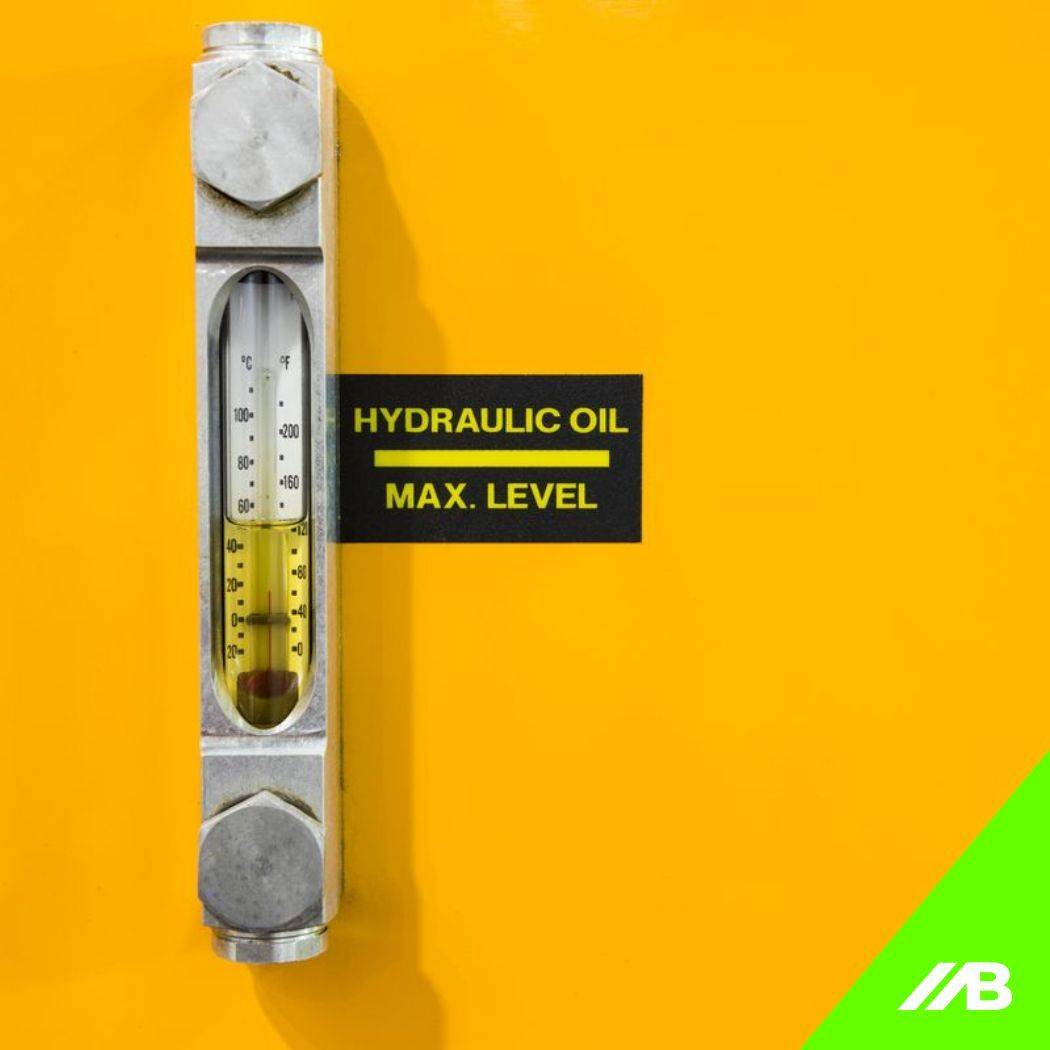

Stap 7: Hydraulisch oliepeil bijvullen of corrigeren indien nodig

Afhankelijk van het systeemontwerp kan het nodig zijn om na vervanging van het filter hydraulische olie bij te vullen. Controleer het oliepeil volgens de richtlijnen van de fabrikant.

Bij het corrigeren van het oliepeil:

• Gebruik uitsluitend de voorgeschreven hydraulische olie
• Vermijd overvullen van het reservoir
• Zorg dat de olie schoon en vrij van verontreiniging is

Een onjuist oliepeil kan de systeemprestaties en temperatuurbeheersing negatief beïnvloeden.

Stap 8: Machine starten en werking van het hydraulisch systeem controleren

Na montage van het filter en controle van het oliepeil kan de motor worden gestart. Bedien hydraulische functies in eerste instantie langzaam.

Tijdens de controle:

• Controleer op lekkages rond het filterhuis
• Observeer de hydraulische respons en soepelheid
• Controleer eventuele verstoppingsindicatoren
• Let op abnormale geluiden van pompen of ventielen

Geleidelijke bediening zorgt ervoor dat resterende lucht veilig uit het systeem wordt afgevoerd.

Veelgemaakte fouten om te vermijden

Fouten bij hydraulisch onderhoud kunnen ernstige gevolgen hebben. Veelvoorkomende fouten zijn:

• Het niet ontlasten van hydraulische druk vóór het openen van het systeem
• Toelaten van vuil in het filterhuis tijdens onderhoud
• Installeren van een filter met een onjuiste micronwaarde
• Hergebruiken van beschadigde afdichtingen of O-ringen
• De machine direct weer onder volledige belasting brengen

Het vermijden van deze fouten beschermt zowel het hydraulische systeem als de machinist.

Controles na vervanging

Na korte bedrijfstijd van de machine moeten de volgende controles worden uitgevoerd:

• Inspecteer het filterhuis en de omgeving op lekkages
• Controleer of de hydraulische werking stabiel en gelijkmatig is
• Monitor systeemtemperatuur en -druk indien beschikbaar
• Controleer het oliepeil opnieuw na de eerste bedrijfscyclus
• Controleer de verstoppingsindicator tijdens de eerste bedrijfsuren

Afwijkingen moeten direct worden verholpen voordat de machine verder wordt ingezet.

Het juiste hydraulisch retourfilter voor jouw machine kiezen

Hydraulische retourfilters verschillen in micronwaarde, vuilopnamecapaciteit, stromingsweerstand en compatibiliteit met het filterhuis. Het selecteren van het juiste filter is essentieel voor de bescherming van pompen, ventielen en actuatoren.

Het vervangingsfilter moet voldoen aan de door de fabrikant vastgestelde specificaties, waaronder eisen aan reinheidsklasse en systeemdebiet. Een ongeschikt filter kan de stroming beperken of verontreiniging langs het filterelement laten passeren.
