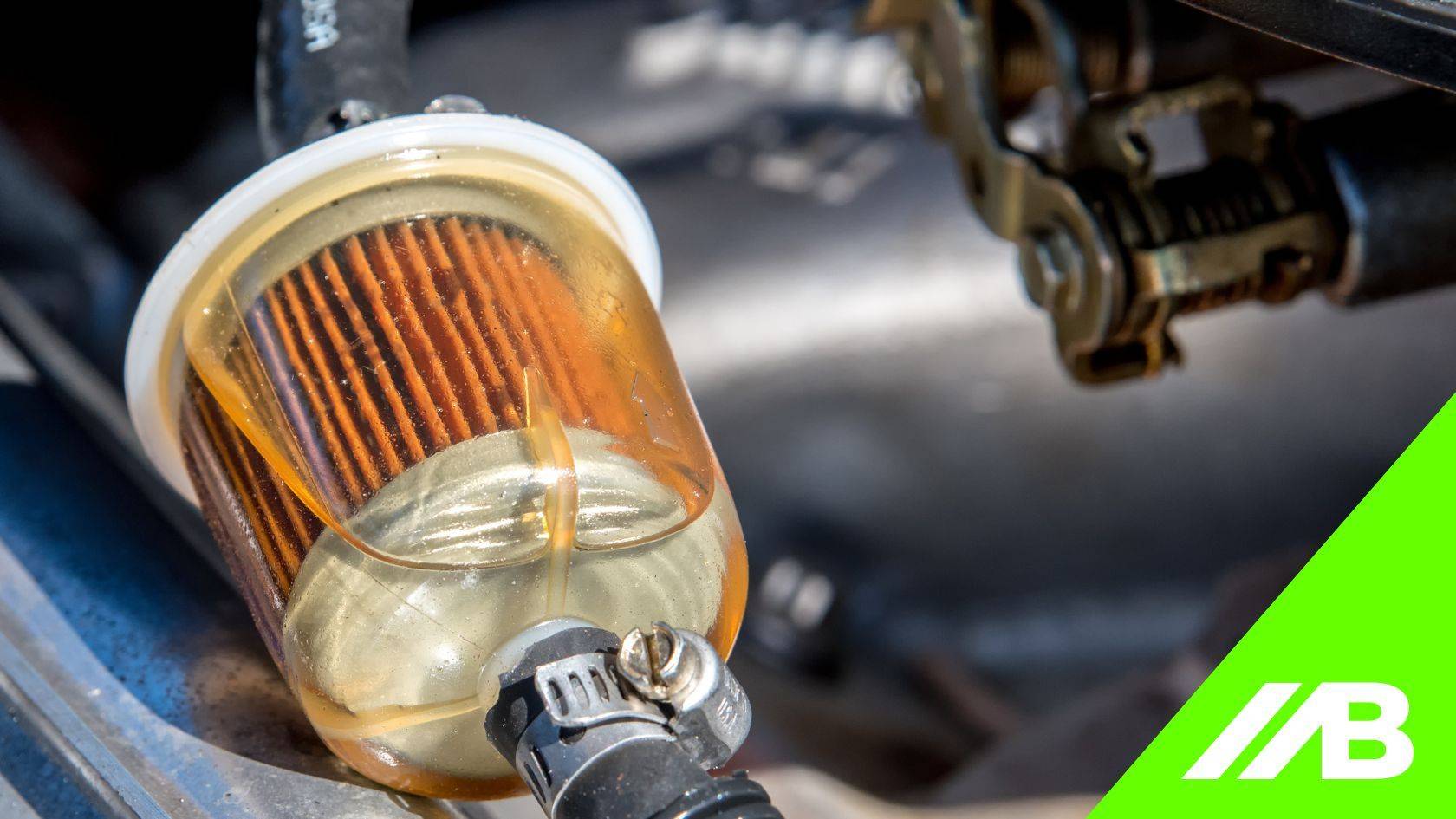

Hoe vervang je een brandstoffilter in 9 stappen

Het vervangen van het brandstoffilter en het correct ontluchten van het brandstofsysteem is een kritische onderhoudstaak bij diesel aangedreven bouw- en landbouwmachines. Graafmachines, wielladers, tractoren en andere zware machines zijn afhankelijk van een constante, ononderbroken toevoer van schone dieselbrandstof om betrouwbaar te functioneren onder wisselende belastingen en omgevingsomstandigheden. Zelfs kleine verstoringen in de brandstoftoevoer of de aanwezigheid van lucht in het systeem kunnen leiden tot moeilijk starten, onstabiele motorloop, vermogensverlies of volledige motoruitval.

Hoewel het vervangen van een brandstoffilter vaak wordt gezien als een eenvoudige onderhoudshandeling, laat praktijkervaring in werkplaatsen zien dat veel brandstofgerelateerde problemen direct na onderhoud ontstaan door onvolledig ontluchten, vervuiling tijdens installatie of het gebruik van een onjuist filter. Moderne dieselmotoren, met name motoren die zijn uitgerust met hogedruk common-rail systemen, zijn bijzonder gevoelig voor luchtinslag en onvoldoende filtratie.

Deze handleiding beschrijft hoe professionele monteurs brandstoffilters vervangen en het brandstofsysteem correct ontluchten, volgens OEM-conforme werkplaatsprocedures. De beschreven principes zijn breed toepasbaar op diesel aangedreven bouw- en landbouwmachines en richten zich op betrouwbaarheid, veiligheid en langdurige motorbescherming.

Waarom correct vervangen en ontluchten van het brandstoffilter belangrijk is

Dieselbrandstofsystemen zijn ontworpen om brandstof te leveren bij nauwkeurig bepaalde drukken en volumestromen, vaak onder extreem hoge inspuitdrukken. Het brandstoffilter vervult binnen dit systeem een dubbele rol. Ten eerste verwijdert het verontreinigingen zoals vuil, roestdeeltjes, water en microbiële groei uit de brandstof. Ten tweede helpt het gevoelige componenten zoals inspuitpompen, injectoren en drukregelaars te beschermen tegen voortijdige slijtage of defecten.

Tijdens normaal gebruik kan vervuiling het brandstofsysteem binnendringen via tanken, condensvorming in tanks of degradatie van interne componenten.

Als het brandstoffilter niet correct wordt vervangen of als lucht na onderhoud in het systeem achterblijft, kunnen verschillende problemen optreden:

• De motor kan moeilijk of onmogelijk starten
• Het motortoerental kan fluctueren of de motor kan afslaan onder belasting
• Het motorvermogen kan verminderd of inconsistent zijn
• Inspuitcomponenten kunnen lijden onder onvoldoende smering
• Diagnostische foutcodes met betrekking tot brandstofdruk kunnen verschijnen

In ernstige gevallen kan lucht die opgesloten zit in het brandstofsysteem leiden tot cavitatieschade binnenin de inspuitpomp of injectoren. Correct vervangen van het filter en grondig ontluchten zijn daarom essentiële stappen binnen preventief onderhoud.

Gereedschap, materialen en voorbereiding

Voordat wordt begonnen met het vervangen van het brandstoffilter, is een goede voorbereiding essentieel. Brandstofsystemen zijn gevoelig voor vervuiling en zelfs kleine hoeveelheden vuil die tijdens onderhoud worden ingebracht, kunnen langdurige schade veroorzaken.

U heeft de volgende gereedschappen en materialen nodig:

• Een vervangend brandstoffilter dat voldoet aan de specificaties van de motorfabrikant
• Schone dieselbrandstof voor voorvullen of ontluchten, indien vereist
• Een opvangbak voor gemorste brandstof
• Schone, pluisvrije doeken
• Wegwerphandschoenen
• Handgereedschap geschikt voor het verwijderen van het filterhuis
• Een handmatige primerpomp of toegang tot het elektrische primesysteem van de machine

Naast het verzamelen van de juiste gereedschappen moeten verschillende voorbereidende controles worden uitgevoerd:

• Controleer of het filter overeenkomt met het motortype en het ontwerp van het brandstofsysteem
• Bevestig of de machine een enkeltraps of meertraps brandstoffiltratiesysteem gebruikt
• Controleer of het filter een waterafscheider of geïntegreerde sensor bevat
• Bepaal welke ontluchtingsmethode door de fabrikant wordt voorgeschreven (handmatig, elektrisch of automatisch)

Het gebruik van het verkeerde filter of het volgen van een onjuiste ontluchtingsprocedure kan voorkomen dat het systeem correct wordt geprimed, zelfs als het filter fysiek past.

Stapsgewijze procedure: vervanging en ontluchting van het brandstoffilter

De onderstaande procedure is verdeeld in negen duidelijk gedefinieerde stappen, die de professionele werkplaatspraktijk weerspiegelen. Elke stap bevat een technische toelichting om zowel de handeling als het belang ervan te verduidelijken.

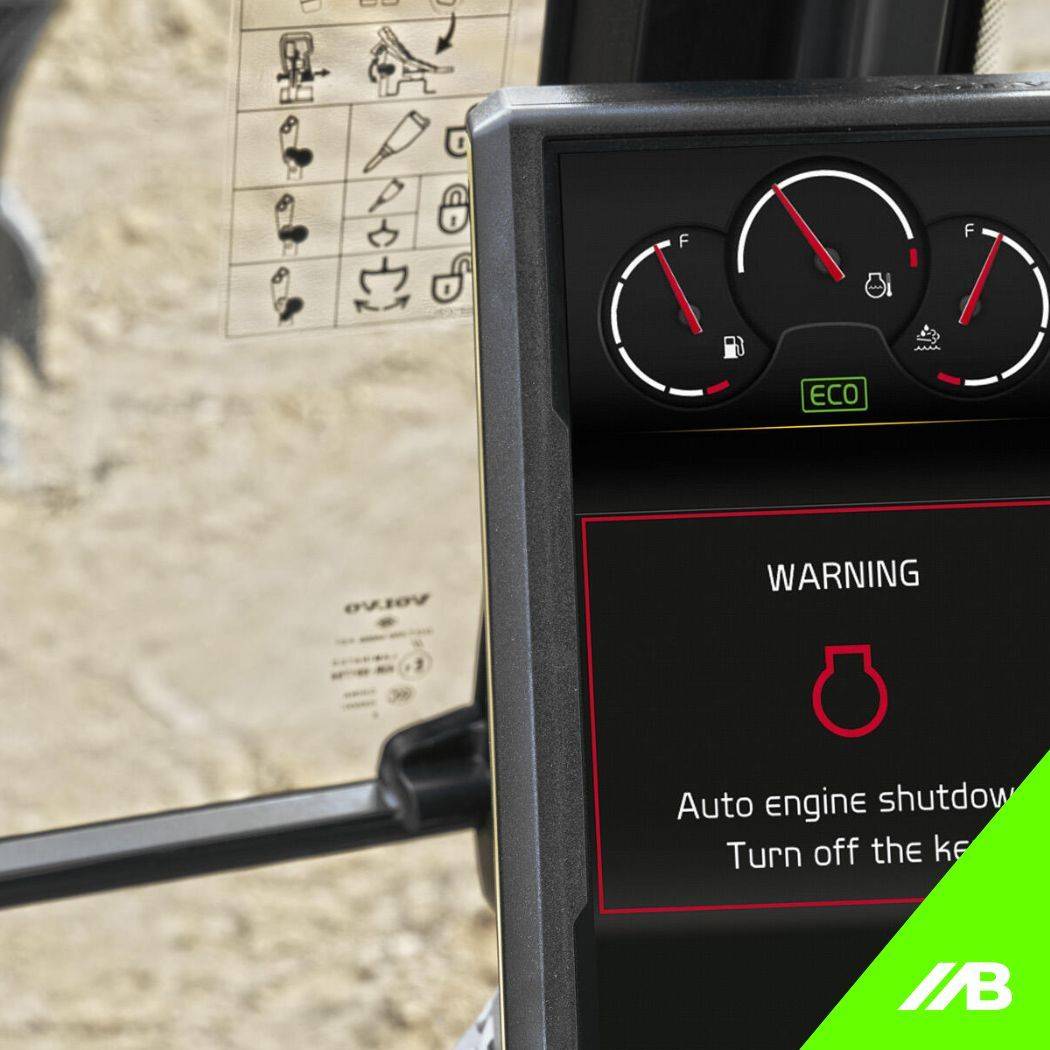

Stap 1: Schakel de motor uit en beveilig de machine

De procedure moet beginnen met het volledig uitschakelen van de motor en het veiligstellen van de machine. Brandstofsystemen mogen nooit worden onderhouden terwijl de motor draait.

Het beveiligen van de machine omvat:

• Het uitschakelen van het contact
• Het verwijderen van de sleutel
• Het laten afkoelen van de motor indien deze onder belasting heeft gedraaid

Dit voorkomt onbedoeld starten van de motor en vermindert het risico op brandstof die uit onder druk staande leidingen kan spuiten.

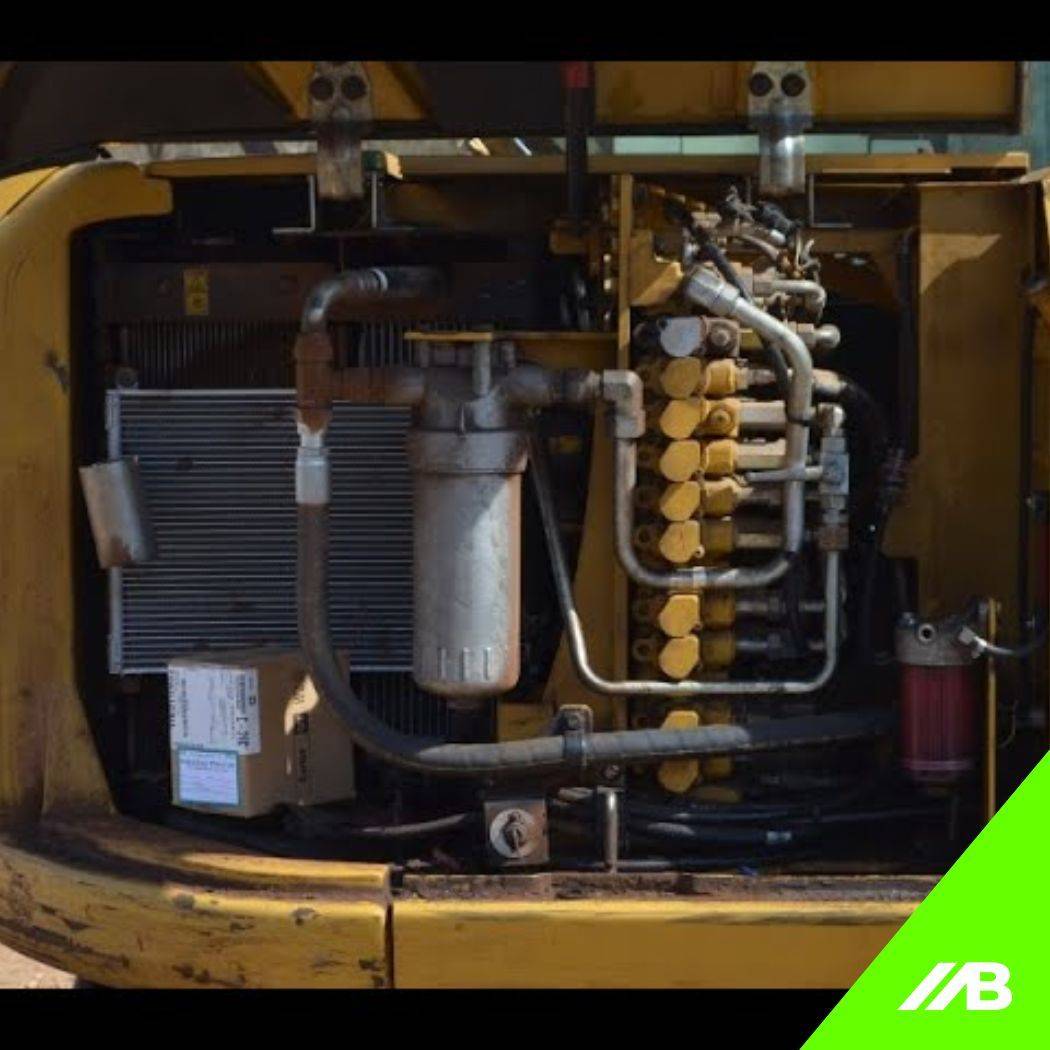

Stap 2: Reinig de omgeving rondom het brandstoffilterhuis

Voordat brandstofsysteemcomponenten worden losgemaakt, moet het gebied rondom het brandstoffilterhuis grondig worden gereinigd. Vuil, stof en afval hopen zich vaak op rond filterbevestigingen, vooral bij machines die worden ingezet in landbouw- of grondverzetomgevingen.

Het reinigen van het gebied:

• Voorkomt dat vervuiling het brandstofsysteem binnendringt
• Vermindert het risico op injectorschade
• Verbetert het zicht tijdens demontage en installatie

Deze stap wordt vaak onderschat, maar is cruciaal voor de langetermijnbetrouwbaarheid van het brandstofsysteem.

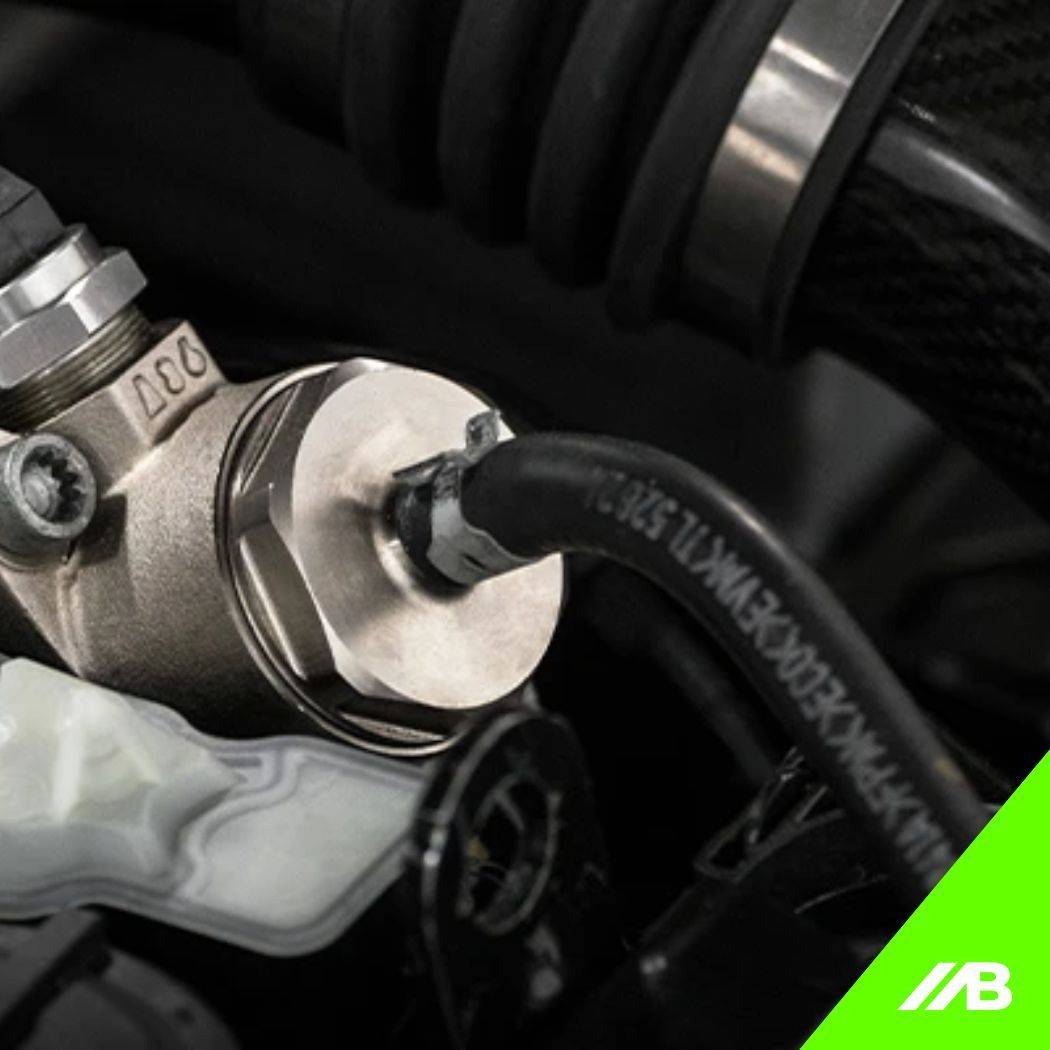

Stap 3: Ontlast de brandstofdruk indien vereist

Afhankelijk van het ontwerp van de machine kan er restdruk aanwezig zijn in het systeem, zelfs na het uitschakelen. Sommige machines zijn uitgerust met lage-druk opvoerpompen, terwijl andere druk behouden in de toevoerleidingen.

Het ontlasten van de druk, indien voorgeschreven door de fabrikant:

• Vermindert brandstofspatten tijdens het verwijderen van het filter
• Verbetert de controle over het aftappen van brandstof
• Verhoogt de veiligheid tijdens onderhoud

Volg altijd de OEM-richtlijnen voor drukontlasting, aangezien onjuiste ontluchting lucht of vervuiling kan introduceren.

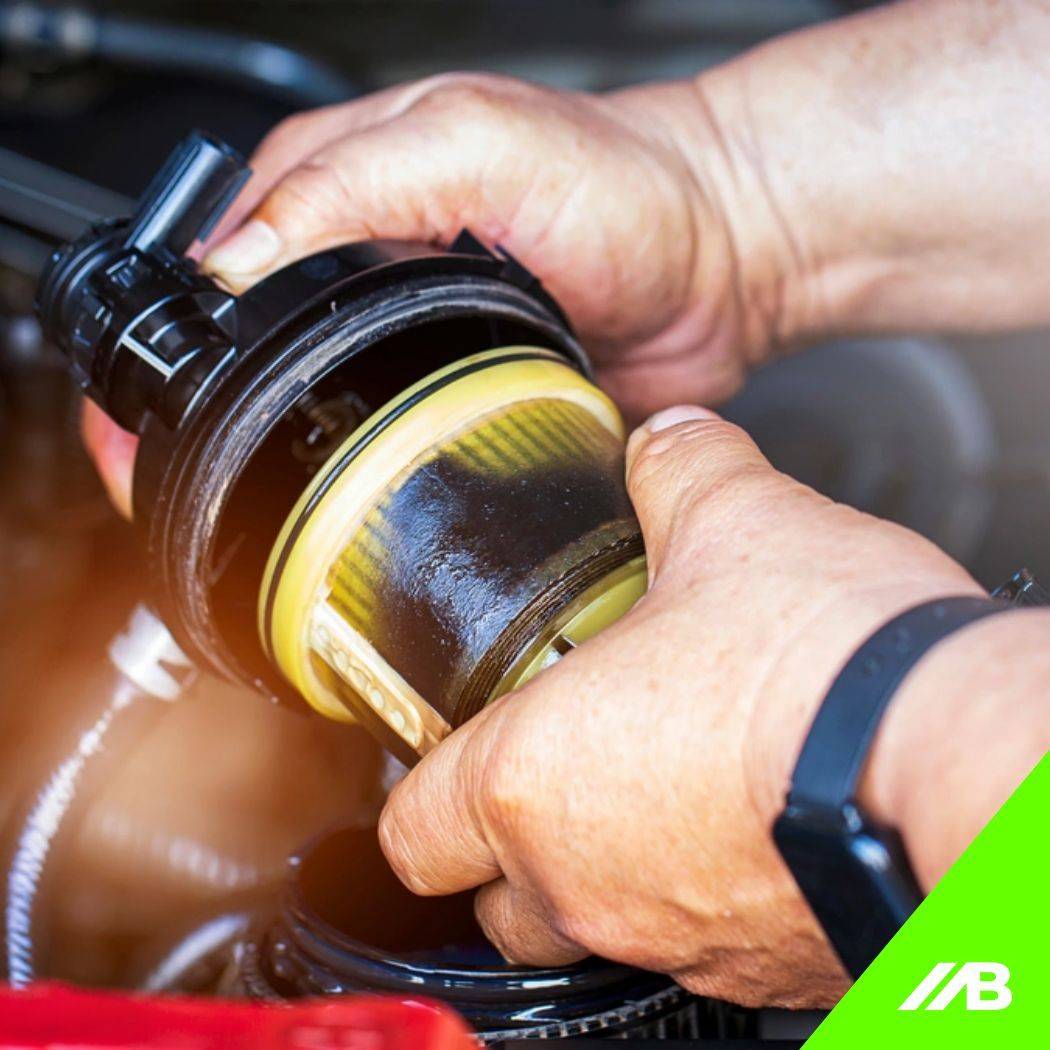

Stap 4: Verwijder het oude brandstoffilter

Het oude brandstoffilter moet voorzichtig worden losgedraaid en gecontroleerd worden verwijderd. Tijdens het verwijderen kan brandstof uit het filterhuis lopen, dus er moet een geschikte opvangbak onder worden geplaatst.

Tijdens het verwijderen:

• Observeer de toestand van de brandstof op tekenen van vervuiling of water
• Vermijd overmatig kantelen van het filter
• Inspecteer het filterhuis op schade of corrosie

Ongebruikelijke vervuiling kan wijzen op problemen elders in het brandstofsysteem die verdere inspectie vereisen.

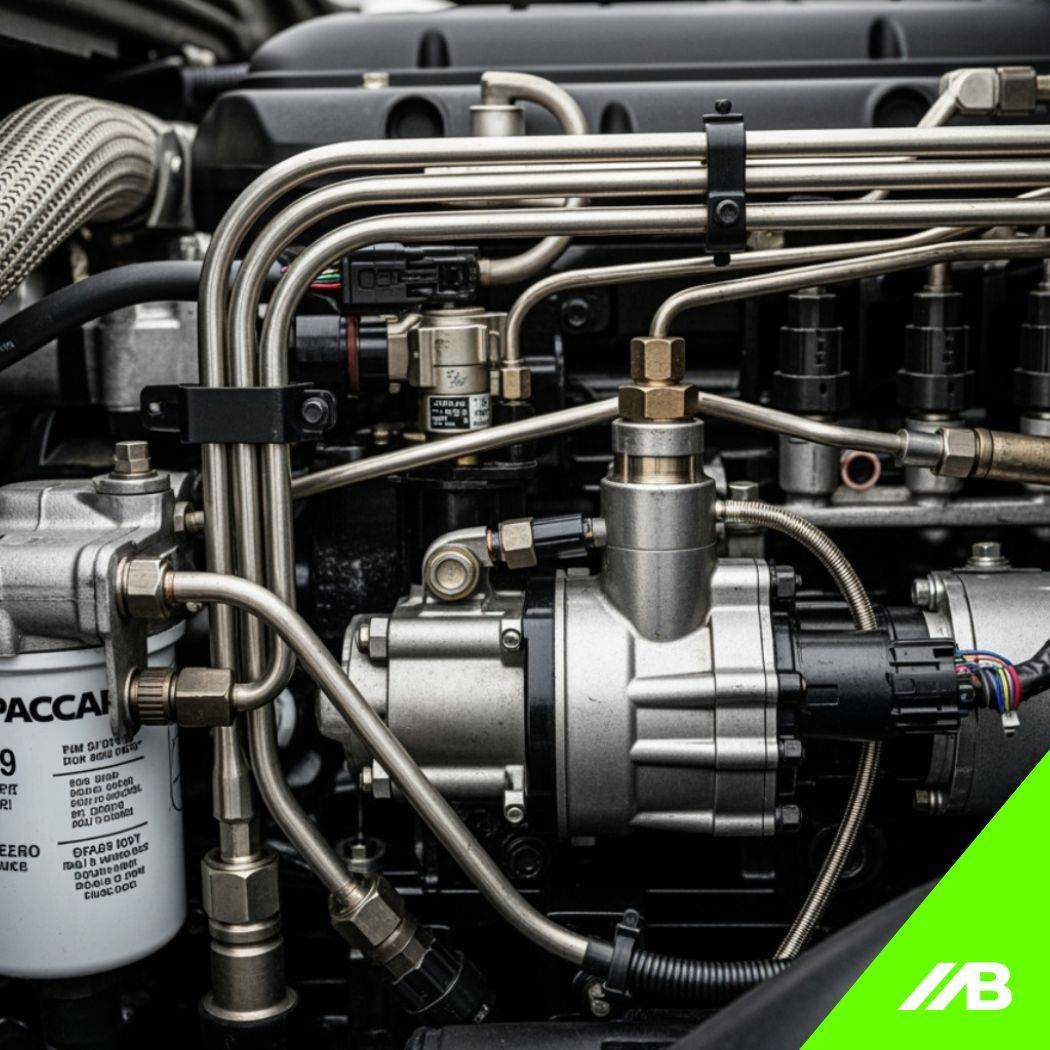

Stap 5: Inspecteer en bereid het filterhuis voor

Nadat het oude filter is verwijderd, moet het filterhuis zorgvuldig worden geïnspecteerd. Eventuele resterende brandstof moet worden afgetapt en de afdichtingsvlakken moeten grondig worden gereinigd.

Deze stap omvat:

• Het verwijderen van oude pakkingsresten indien aanwezig
• Het reinigen van het afdichtingsvlak met een pluisvrije doek
• Het controleren van schroefdraad en bevestigingspunten op beschadiging

Een schoon en onbeschadigd huis is essentieel om luchtinslag na installatie te voorkomen.

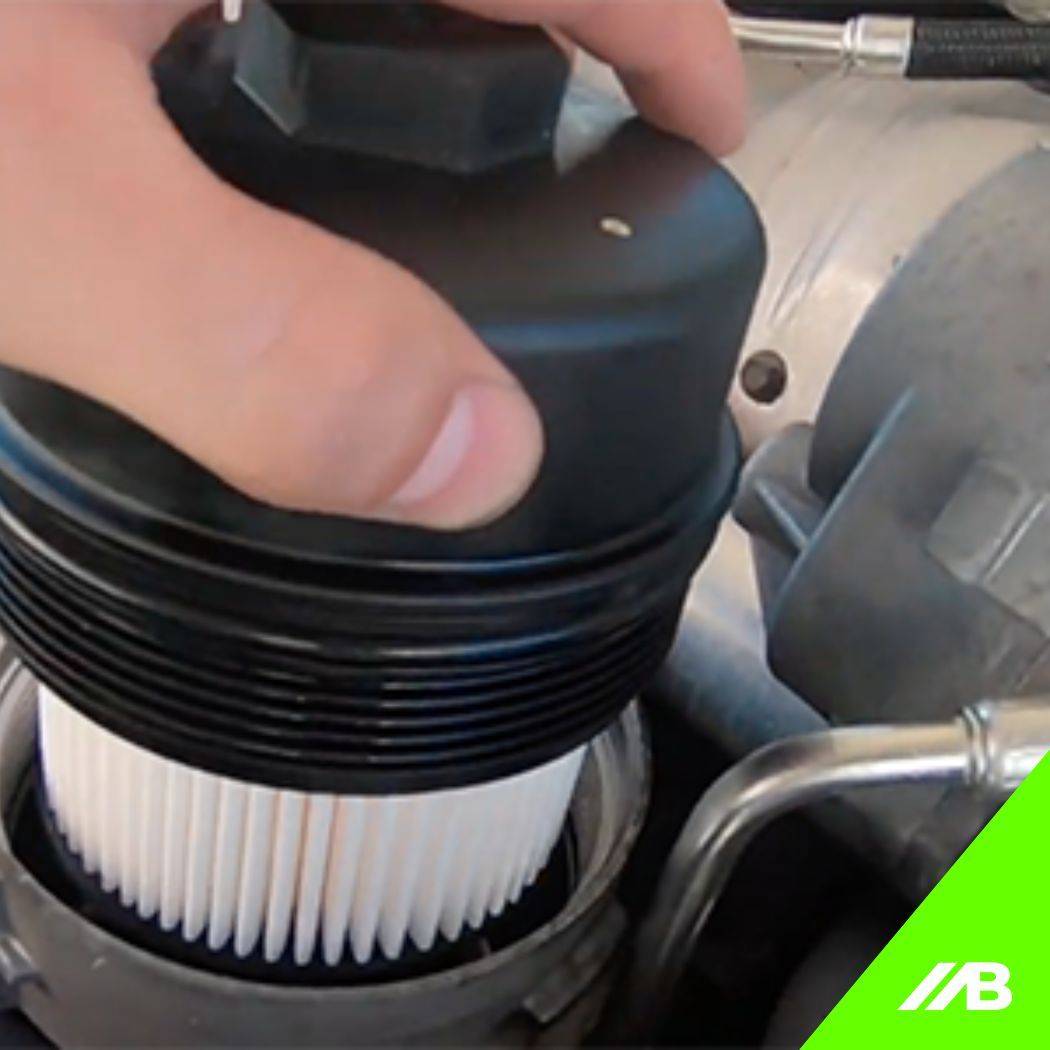

Stap 6: Bereid het nieuwe brandstoffilter voor en installeer het

Voor installatie moet het nieuwe brandstoffilter worden voorbereid volgens de instructies van de fabrikant. Sommige filters vereisen voorvullen met schone dieselbrandstof, terwijl andere droog moeten worden geïnstalleerd en daarna worden geprimed.

De voorbereiding kan omvatten:

• Het licht smeren van de afdichtingspakking met schone diesel
• Het verwijderen van eventuele beschermkappen
• Het controleren van de juiste oriëntatie van het filter

Het filter moet met de hand worden gemonteerd totdat de pakking het afdichtingsvlak raakt. Het definitieve aandraaien moet gebeuren volgens de aanbevelingen van de fabrikant om een correcte afdichting te garanderen zonder het huis te beschadigen.

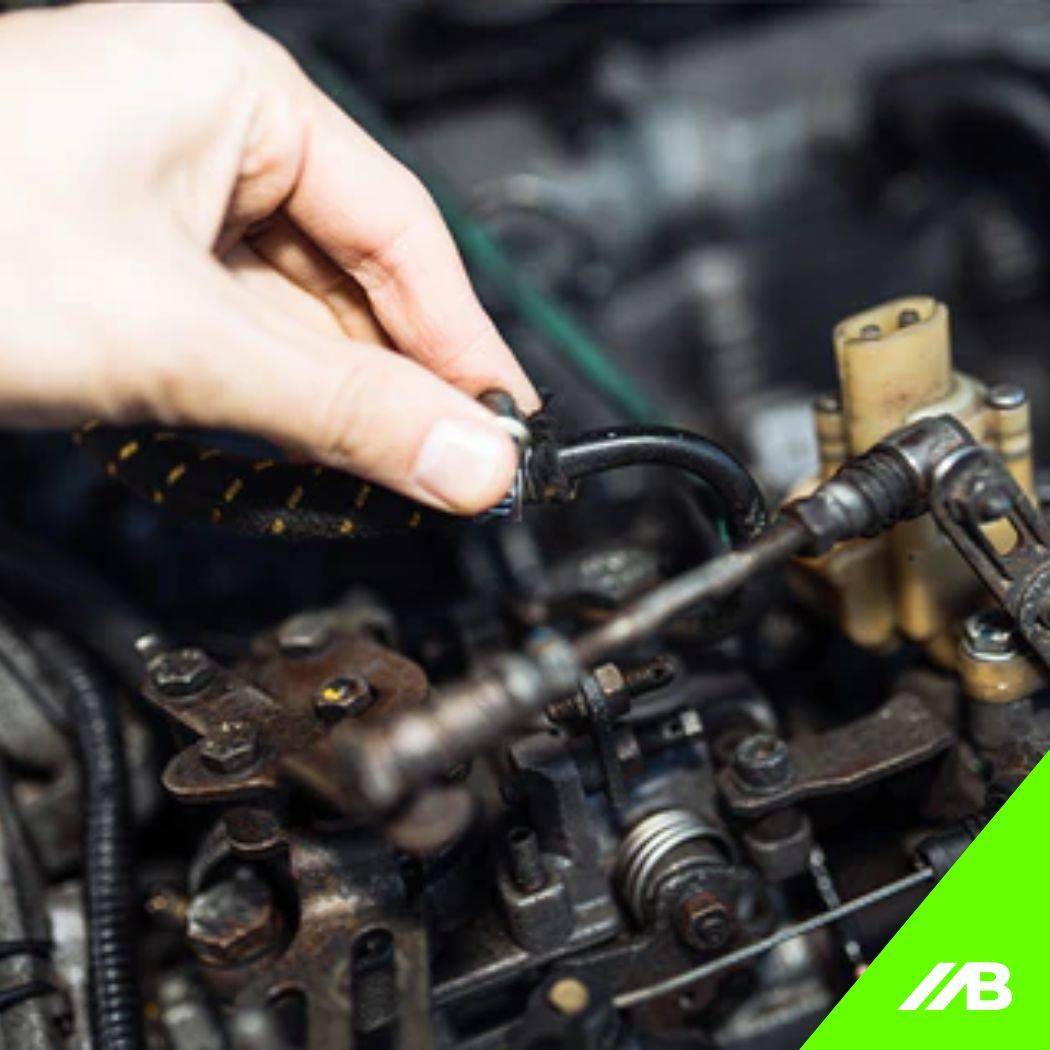

Stap 7: Prime het brandstofsysteem

Het primen van het brandstofsysteem verwijdert lucht die tijdens het vervangen van het filter is geïntroduceerd. De exacte primemethode is afhankelijk van het ontwerp van de machine.

Priming kan worden uitgevoerd door:

• Het gebruik van een handmatige handpomp
• Het activeren van een elektrische primerpomp via het contact
• Het volgen van een automatische primeprocedure

Tijdens het primen neemt de weerstand in de pomp meestal toe wanneer lucht wordt verdreven en brandstof het systeem vult. Onvolledig primen is een veelvoorkomende oorzaak van moeilijk starten na onderhoud.

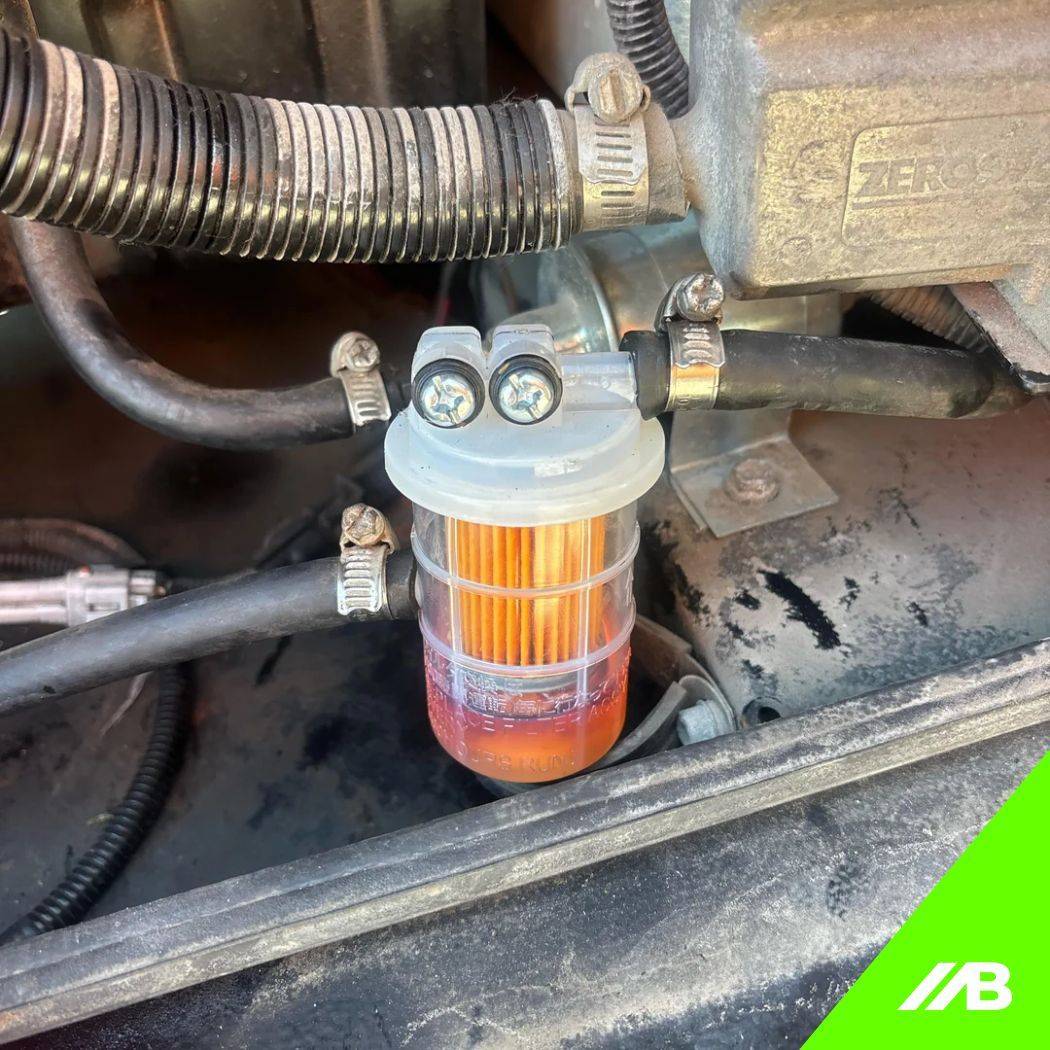

Stap 8: Ontlucht resterende lucht uit het systeem

Sommige systemen vereisen aanvullende ontluchting bij specifieke ontluchtingsschroeven of injectorretourleidingen. Deze stap zorgt ervoor dat er geen luchtzakken achterblijven in kritieke delen van het brandstofsysteem.

Ontluchten omvat doorgaans:

• Het openen van ontluchtingspunten in een vastgestelde volgorde
• Het bedienen van de primerpomp totdat brandstof zonder luchtbellen stroomt
• Het stevig sluiten van ontluchtingspunten voordat wordt gestart

Het overslaan of overhaasten van deze stap kan resulteren in resterende lucht in het systeem, wat kan leiden tot intermitterende storingen tijdens bedrijf.

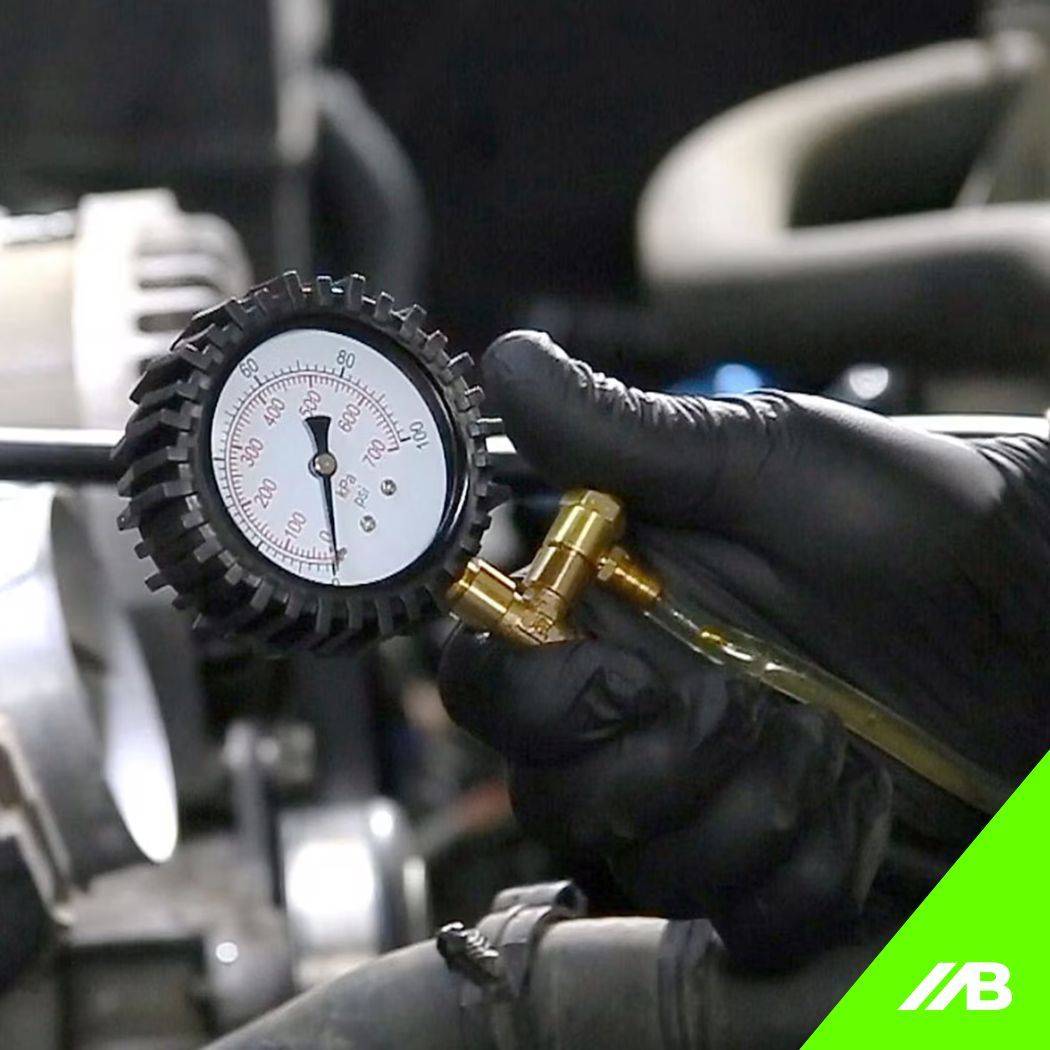

Stap 9: Start de motor en controleer de werking van het brandstofsysteem

Zodra het primen en ontluchten zijn voltooid, kan de motor worden gestart. De eerste start kan iets langer duren dan normaal, maar de motor moet zich snel stabiliseren.

Tijdens de controle:

• Controleer de stabiliteit van het stationaire toerental
• Luister naar haperingen of aarzeling
• Controleer het filterhuis en de leidingen op lekkage
• Let op brandstofgerelateerde waarschuwingslampjes of foutcodes

Pas wanneer stabiele werking is bevestigd, mag de machine weer in gebruik worden genomen.

Veelgemaakte fouten om te vermijden

Fouten bij het vervangen van brandstoffilters behoren tot de meest voorkomende oorzaken van motorproblemen na onderhoud.

Typische fouten zijn:

• Onvoldoende reiniging van het filtergebied vóór demontage
• Installatie van een filter met onjuiste doorstroming of micronwaarde
• Het systeem niet volledig primen
• Fabrikantspecifieke ontluchtingsstappen overslaan
• Vuil of water in het brandstofsysteem laten binnendringen

Het vermijden van deze fouten vermindert aanzienlijk het risico op startproblemen en schade aan het brandstofsysteem.

Controles na vervanging

Nadat de machine is gestart en enige tijd heeft gedraaid, moeten verschillende controles na installatie worden uitgevoerd:

• Inspecteer het filterhuis en de brandstofleidingen op lekkage
• Bevestig stabiel stationair toerental en soepele gasrespons
• Controleer brandstofdrukwaarden indien beschikbaar
• Controleer op waarschuwingslampjes of diagnostische foutcodes
• Inspecteer het filtergebied opnieuw na de eerste bedrijfsuren

Elke onregelmatigheid moet onmiddellijk worden onderzocht voordat verder gebruik plaatsvindt.

Het juiste brandstoffilter kiezen voor uw machine

Brandstoffilters verschillen aanzienlijk in filtratie-efficiëntie, waterafscheidingscapaciteit, doorstroomweerstand en compatibiliteit met moderne dieselinspuitsystemen. Het gebruik van een filter dat niet voldoet aan de oorspronkelijke specificaties kan de motorprestaties en levensduur negatief beïnvloeden.

Om een betrouwbare werking te garanderen, moet het vervangende brandstoffilter voldoen aan de eisen die zijn vastgesteld door de motor- of machinefabrikant. Dit omvat de juiste micronwaarde, doorstroomcapaciteit, afdichtingsontwerp en compatibiliteit met watersensoren of verwarmingen indien van toepassing.
