De meest voorkomende hydrauliekcilinders in landbouw en bouwmachines

Cilinders zijn de onderdelen in het hydraulisch systeem die zorgen dat je jouw machine kunt laten werken. De mechanische bewegende delen op bijvoorbeeld een graafmachine kun je niet anders in beweging krijgen dan door ze met een hydrauliek cilinder aan te sturen. De reden dat hydrauliek wordt gebruikt is dat dit de meest efficiënte manier is om veel kracht uit te oefenen. De kracht van een cilinder wordt bepaald door de boring van de cilinder. Hoe groter het oppervlak hoe meer werk je met de cilinder kunt verzetten. De lengte van de cilinder stang, en uiteraard ook de cilinderbuis, bepaald hoe ver je hem in en uit kunt schuiven en daarmee dus je bereik.

In dit blog bespreken we de drie meest voorkomende cilinders in bouwmachines en landbouwmachines.

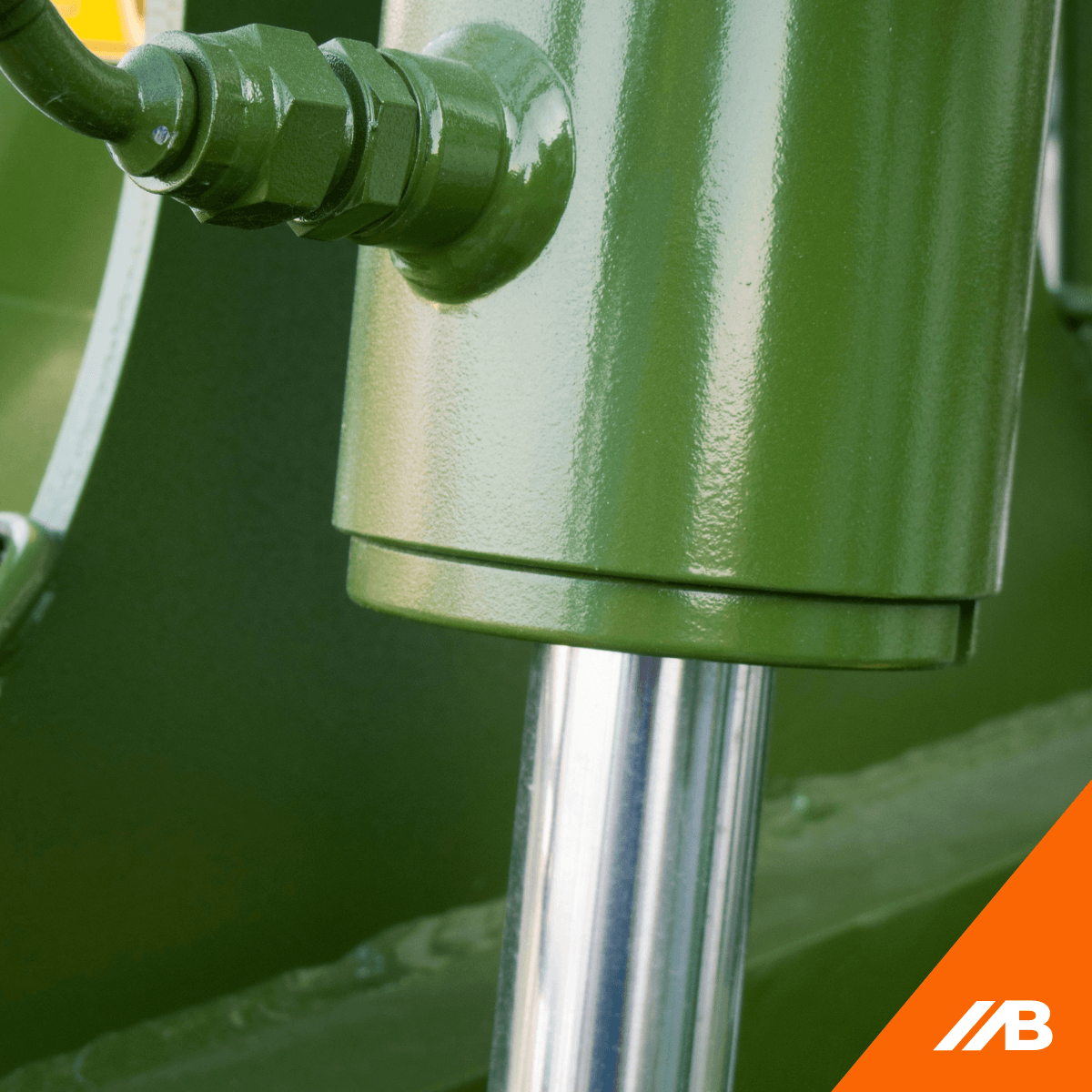

De enkelwerkende hydrauliekcilinder

De enkelwerkende cilinder hydrauliek is de meest simpele vorm van cilinder. Dit type cilinder heeft slechts één ingangspoort voor de hydrauliekolie. Wanneer jouw hydrauliekpomp de olie de cilinder induwt kan de zuiger en stang maar één kant op en dat is uitschuiven of inschuiven. Deze laatste vorm komt minder voor, maar uiteindelijk is het werkende principe hetzelfde en is het enige verschil aan welke kant van de zuiger de hydrauliekolie naar binnen wordt gepompt. Daar waar gepompt wordt ontstaat meer druk en die druk duwt de zuiger en stang weg.

Bij de enkelwerkende cilinder is de terugtrekkende beweging enkel tot stand te brengen met het laten zakken van de druk, dus niet meer pompen. De uiteindelijke kracht die de cilinder weer in of uitschuift komt van de last die erop rust, bijvoorbeeld de zwaartekracht van de mechanische delen zelf, of een veer die de zuiger en stang weer terugduwt en daarmee de olie weer de andere kant opduwt dan dat de pomp het erin wil pompen. Een heel simpel mechanisme.

Wat in dit principe helpt om toch een beheersbare beweging van de terugtrekkende cilinder te krijgen is de terugslagklep of ventiel. Dit onderdeel zorgt er voor dat de hydrauliek olie geleidelijk terugstroomt en niet onder zware belasting harder dan onder een lichte belasting.

Het grote voordeel van dit type cilinder is dat het eenvoudige cilinder is daarmee ook gunstiger geprijsd. Ook het onderhoud is makkelijker, want je hebt immers minder bewegende delen. Tevens is deze cilinder compacter dan complexere cilinders. Dit kan een voordeel zijn bij het inbouwen als er minder ruimte voorhanden is.

Meest voorkomende toepassing van de enkel werkende cilinder zijn machines waarin de zwaartekracht van de last die je tilt ook helpt bij de terugwerkende kracht, bijvoorbeeld heftrucks en schaarliften, en toepassingen waarbij de lasten niet te groot zijn en de machine compact, bijvoorbeeld kleine graafmachines en mini-shovels.

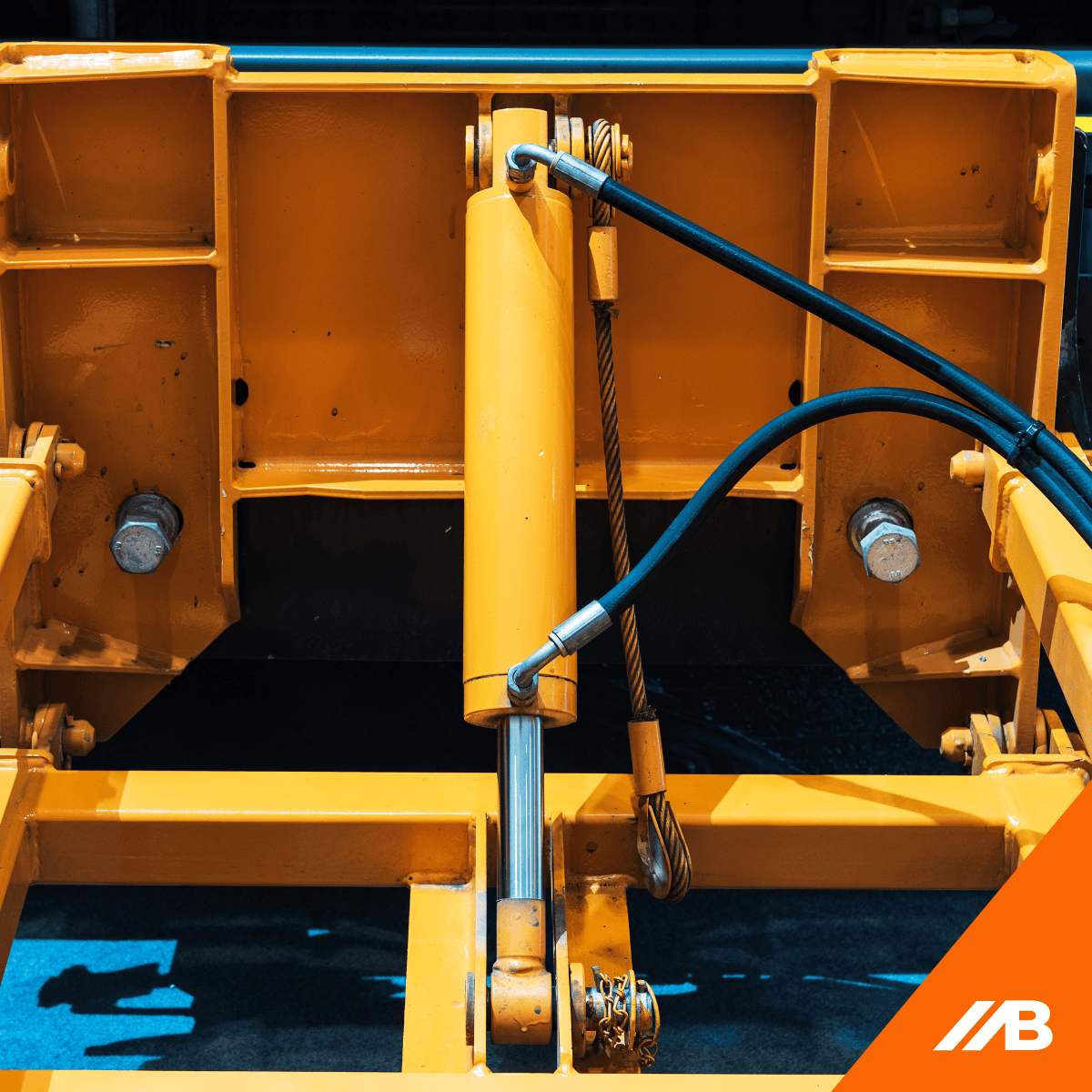

De dubbelwerkende hydrauliek cilinder

De dubbelwerkende cilinder hydrauliek zit wat complexer in elkaar dan de enkel werkende. Het grootste verschil is dat je deze cilinder in beide richtingen kunt bedienen, doordat er zowel voor als achter de zuiger een ingangspoort voor de hydrauliekolie te vinden is. Je kunt jouw hydrauliekpomp dus zijn werk in beide richtingen laten doen.

Dat de cilinder twee kanten op gepompt kan worden is ook het binnenwerk van de cilinder vaak iets complexer. In de dubbelwerkende cilinder zie je vaak dat er meer complexe dichtringen en geleiders te vinden zijn, omdat de olie immers in beide richtingen moet worden tegengehouden.

Het grote voordeel van de dubbelwerkende cilinder ten opzichte van de enkelwerkende is dat je veel preciezer kunt werken. Je kunt immers de kracht van de cilinder in beide richtingen zelf precies controleren. Doordat je betere controle over de druk hebt is deze cilinder ook geschikter om in complexere machines, zoals bijvoorbeeld graafmachines te gebruiken. Je kunt er simpelweg preciezer de mechanische delen van de machine, zoals de graafbak, mee bedienen. Doordat je betere controle hebt wordt dit type ook vaker gebruikt in toepassingen waar de belasting veel hoger is. In een grote kraan of graafmachine wil je niet afhankelijk zijn van de terugtrekkende beweging op basis van de last. Je wilt volledig kunnen vertrouwen op precisieaansturing in beide richtingen.

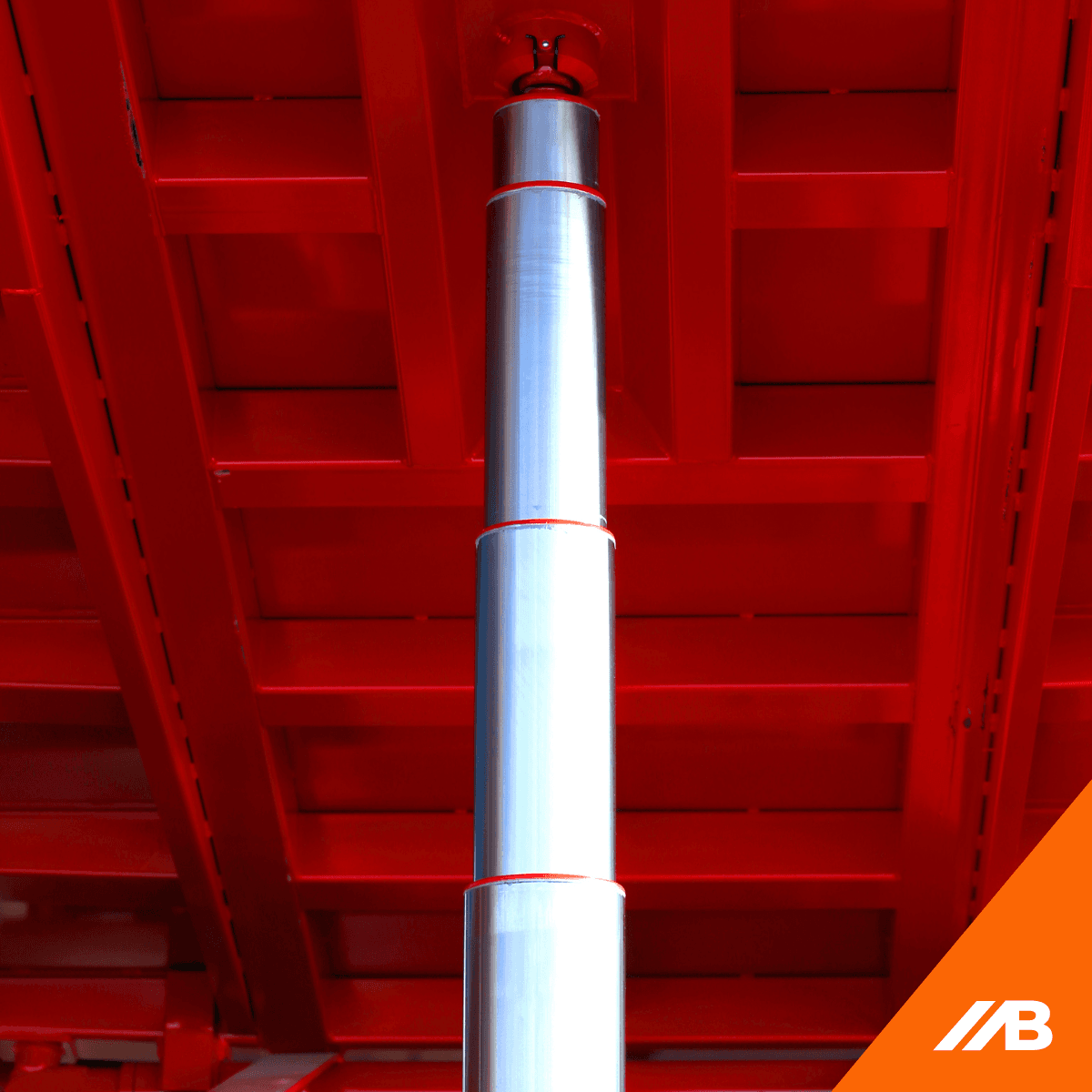

De telescopische hydrauliek cilinder

Dit type hydrauliek cilinder bestaat uit een cilinderstang die in elkaar en uit elkaar kan schuiven. Het principe is vergelijkbaar met een ouderwetse sterrenkijker of een vishengel. De telescopische cilinder kan zowel dubbelwerkend als enkelwerkend zijn. Dus ook hier weer het principe waarbij ofwel de last, of een veer, of jouw hydrauliekpomp het werk doet in de terugtrekkende richting.

Het grote voordeel van de telescopische hydrauliek cilinder laat zich wel raden; de compacte afmeting ten opzichte van het bereik van de cilinder. Hierdoor zijn deze cilinders in een formaat in te bouwen op plekken waar je een niet telescopische cilinder niet kwijt zo kunnen. Doordat de gehele cilinder in en uit elkaar kunt schuiven kun je met een compact formaat cilinder toch enorme lasten over een grote afstand bewegen.

Een goed voorbeeld hiervan zijn kiepwagens of de laadbak van je grondverzet vrachtwagens. Om een bak leeg te krijgen terwijl deze geladen is, met bijvoorbeeld zand, moet één kant van de bak meters omhoog, terwijl er voor misschien wel 20 ton last op de cilinder drukt. Met een niet telescopische cilinder zou de cilinderstang meters lang moeten zijn en zou ook de cilinderbuis enorm moeten zijn om genoeg kracht uit te kunnen oefenen. Je zou dan met een formaat cilinder eindigen die je niet eens kwijt zou kunnen. In dit soort toepassingen is de telescopische hydrauliek cilinder ideaal.

Wil je weten hoe je jouw hydrauliekcilinder het beste onderhoud lees dan ons blog hierover. In dit blog beschrijven we de belangrijkste zaken om jouw cilinder in top conditie te houden.
