Hydraulischen Rücklauffilter sicher in 8 Schritten ersetzen

Der Austausch eines hydraulischen Rücklauffilters ist eine kritische Wartungsarbeit an Bau- und Landmaschinen wie Baggern, Radladern, Traktoren und Teleskopladern. Hydraulische Systeme arbeiten unter hohem Druck und sind für wesentliche Maschinenfunktionen wie Heben, Lenken, Bremsen und die Steuerung von Anbaugeräten verantwortlich. Sauberes Hydrauliköl ist daher entscheidend für die Maschinenleistung und die Sicherheit des Bedieners.

Im Gegensatz zu Motoröl- oder Kraftstoffsystemen reagieren Hydrauliksysteme besonders empfindlich auf Verunreinigungen. Bereits kleinste Mengen an Schmutz, Metallpartikeln oder Luft können zu beschleunigtem Verschleiß, unruhigem Betrieb oder sogar zum vollständigen Systemausfall führen. Der hydraulische Rücklauffilter spielt eine zentrale Rolle, indem er während des Betriebs entstehende Verunreinigungen aus dem Öl entfernt, bevor dieses in den Hydrauliktank zurückfließt und erneut in das System gelangt.

Diese Anleitung beschreibt, wie professionelle Werkstätten hydraulische Rücklauffilter sicher und fachgerecht ersetzen. Das Verfahren orientiert sich an OEM-Wartungsprinzipien und legt den Fokus auf Sauberkeit, Drucksicherheit und die langfristige Zuverlässigkeit des Hydrauliksystems.

Warum der korrekte Austausch des hydraulischen Rücklauffilters wichtig ist

Hydrauliksysteme zirkulieren Öl kontinuierlich durch Pumpen, Ventile, Zylinder und Motoren. Während des normalen Betriebs gelangen Verschleißpartikel aus Pumpen und Ventilen, abbauende Dichtungsmaterialien sowie äußere Verunreinigungen unvermeidlich in das Hydrauliköl. Der Rücklauffilter erfasst diese Partikel, wenn das Öl zum Tank zurückkehrt, und verhindert so, dass sie erneut in empfindliche Komponenten gelangen.

Wird der hydraulische Rücklauffilter nicht korrekt ersetzt oder gelangen während der Wartung Verunreinigungen in das System, können folgende Probleme auftreten:

• Beschleunigter Verschleiß von Hydraulikpumpen und Steuerventilen
• Klemmende oder ungleichmäßig arbeitende Ventile
• Verminderte Systemeffizienz und erhöhte Wärmeentwicklung
• Druckspitzen durch verstopfte oder falsch installierte Filter
• Teure Bauteilausfälle mit langen Stillstandszeiten

In schweren Fällen kann während der Wartung eingetragene Verschmutzung zu systemweiten Schäden führen, die Spülungen und den Austausch von Komponenten erforderlich machen. Der fachgerechte Austausch des hydraulischen Rücklauffilters ist daher eine zentrale präventive Wartungsmaßnahme.

Werkzeuge, Materialien und Vorbereitung

Eine sorgfältige Vorbereitung ist bei Arbeiten an Hydrauliksystemen besonders wichtig. Die Reinheitsanforderungen an Hydrauliköl sind deutlich höher als bei Motoröl, und durch Restdruck bestehen erhöhte Sicherheitsrisiken.

Benötigte Werkzeuge und Materialien:

• Ein hydraulischer Rücklauffilter gemäß OEM-Spezifikation
• Ein sauberer Auffangbehälter für Hydrauliköl
• Saubere, fusselfreie Tücher
• Einweghandschuhe und geeignete persönliche Schutzausrüstung
• Handwerkzeuge zum Öffnen von Filtergehäusen oder Abdeckungen
• Absorptionsmaterial zur Aufnahme von ausgelaufenem Öl

Vor Beginn der Arbeiten sollten folgende Punkte geprüft werden:

• Sicherstellen, dass es sich um einen Rücklauffilter handelt (kein Druck- oder Saugfilter)
• Kontrolle der richtigen Mikronbewertung und Durchflusskapazität
• Lokalisierung des Rücklauffilters (tankmontiert oder inline)
• Prüfen, ob das Filtergehäuse über ein Bypassventil oder eine Verstopfungsanzeige verfügt
• Herstellerangaben zur Druckentlastung und zum Ölstand beachten

Die Verwendung eines falschen Filters oder das Öffnen des Systems ohne Druckentlastung kann zu Ölaustritt, Bauteilschäden oder Verletzungen führen.

Schritt-für-Schritt-Anleitung: Austausch des hydraulischen Rücklauffilters

Die folgende Vorgehensweise ist in acht klar definierte Schritte unterteilt und entspricht der professionellen Werkstattpraxis. Jeder Schritt beschreibt sowohl die erforderliche Maßnahme als auch den technischen Hintergrund.

Schritt 1: Maschine abstellen und Hydraulikdruck entlasten

Zu Beginn muss der Motor abgeschaltet und sichergestellt werden, dass der gesamte Hydraulikdruck abgebaut ist. Auch nach dem Abstellen der Maschine kann noch Restdruck in den Leitungen vorhanden sein.

Zur Druckentlastung:

• Alle Anbaugeräte auf den Boden absenken
• Bei ausgeschaltetem Motor alle Hydraulikhebel in sämtliche Richtungen bewegen
• Die herstellerspezifischen Druckentlastungsanweisungen befolgen

Die Druckentlastung reduziert das Risiko von Ölspritzern und verhindert das plötzliche Austreten von unter Druck stehendem Öl beim Entfernen des Filters.

Schritt 2: Arbeitsbereich sichern und Filtergehäuse reinigen

Bevor das Hydrauliksystem geöffnet wird, muss der Bereich um das Rücklauffiltergehäuse gründlich gereinigt werden. Rücklauffilter sind häufig am oder nahe am Hydrauliktank montiert, wo sich Schmutz leicht ansammelt.

Das Reinigen des Bereichs:

• Verhindert das Eindringen von Verunreinigungen in den Tank
• Verbessert Sicht und Zugänglichkeit
• Reduziert den Reinigungsaufwand nach der Wartung

Dieser Schritt ist entscheidend für die Aufrechterhaltung der Hydraulikölreinheit.

Schritt 3: Auffangbehälter positionieren und auf Ölverlust vorbereiten

Beim Öffnen des Rücklauffiltergehäuses tritt in der Regel Hydrauliköl aus dem Gehäuse und den Rücklaufleitungen aus. Ein geeigneter Auffangbehälter sollte entsprechend positioniert werden.

Eine gute Vorbereitung:

• Verhindert, dass Öl auf Maschinenkomponenten gelangt
• Reduziert Umweltverschmutzung
• Ermöglicht die Sichtprüfung des abgelassenen Öls auf Verunreinigungen

Die Abflussmenge kann je nach Ölstand im Tank und Position des Filters variieren.

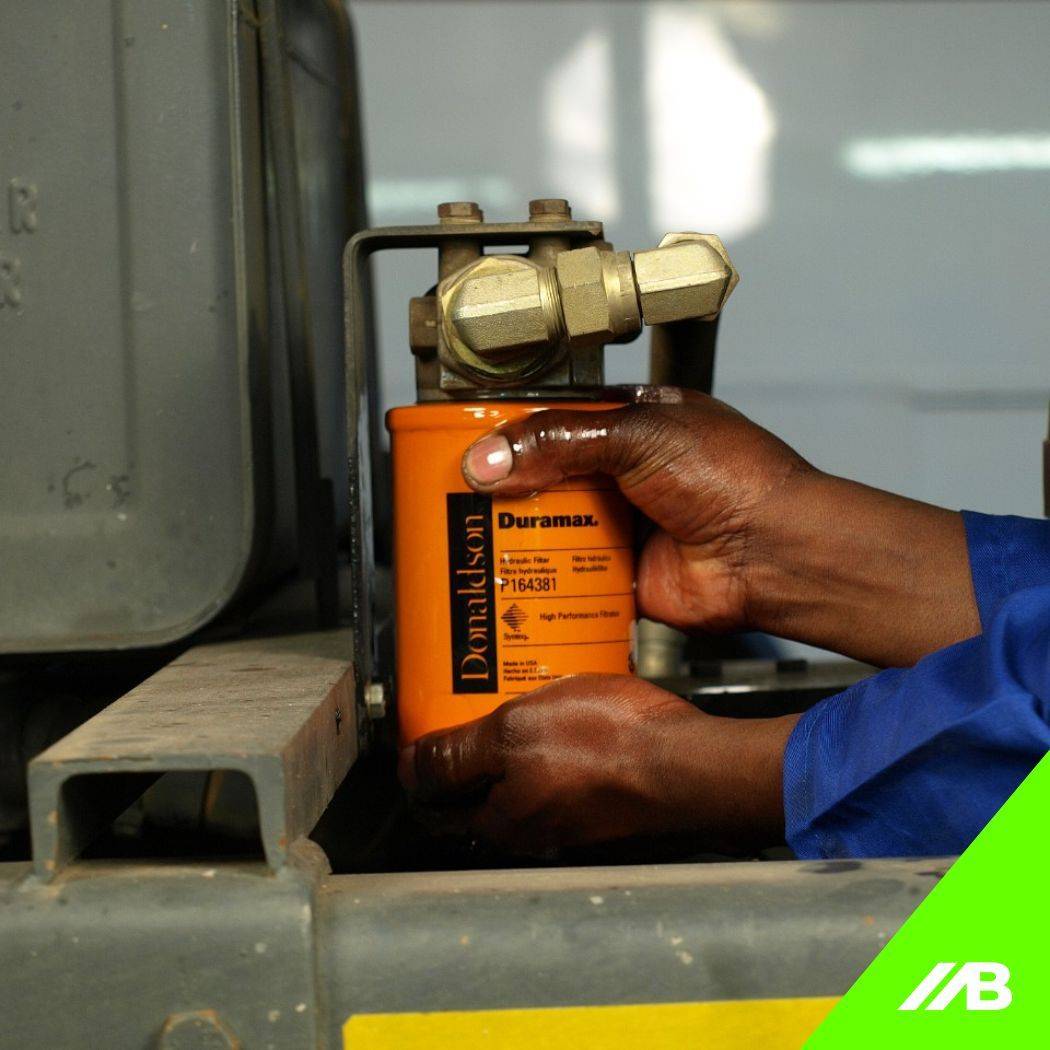

Schritt 4: Alten hydraulischen Rücklauffilter entfernen

Das Filtergehäuse oder der Deckel ist vorsichtig gemäß den Herstellerangaben zu öffnen. Dies kann das Lösen eines Deckels, das Herausnehmen einer Patrone oder das Abschrauben eines Spin-On-Filters beinhalten.

Beim Entfernen:

• Ruckartige Bewegungen vermeiden, um Schmutz nicht aufzuwirbeln
• Den Zustand des Filterelements beurteilen
• Auf Metallpartikel, Schlamm oder starke Verschmutzung achten

Ungewöhnliche Verschmutzungen können auf internen Verschleiß oder Systemprobleme hinweisen, die weiter untersucht werden sollten.

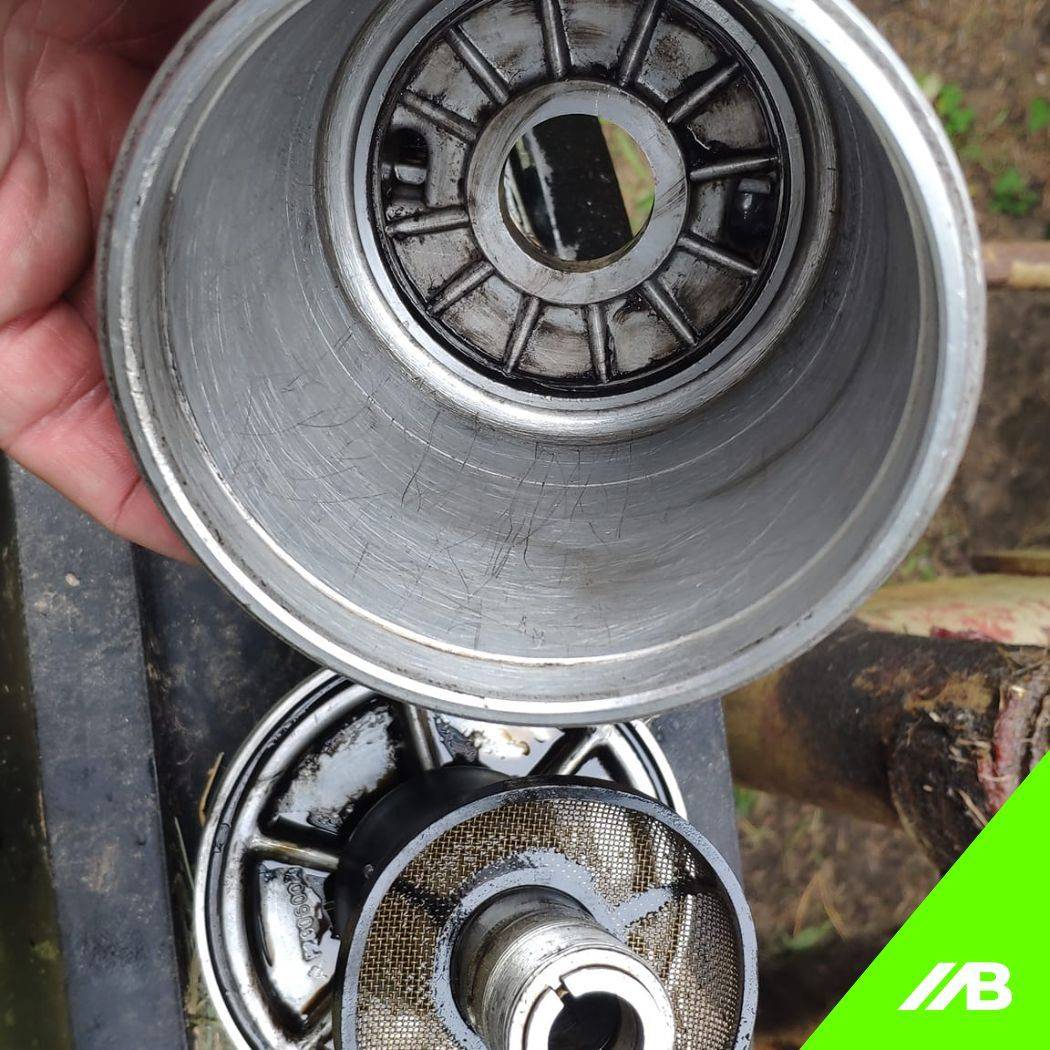

Schritt 5: Filtergehäuse prüfen und reinigen

Nach dem Entfernen des Filters muss das Gehäuse gründlich inspiziert und gereinigt werden. Zurückbleibende Verunreinigungen würden nach dem Einbau des neuen Filters sofort wieder in das System gelangen.

Dieser Schritt umfasst:

• Entfernen von Restöl und Schmutz
• Reinigen der Dichtflächen mit fusselfreien Tüchern
• Prüfen von O-Ringen oder Dichtungen auf Beschädigung oder Verschleiß

Beschädigte Dichtungen müssen ersetzt werden, um Lufteintritt oder Ölleckagen zu vermeiden.

Schritt 6: Neuen hydraulischen Rücklauffilter vorbereiten und einbauen

Vor dem Einbau ist sicherzustellen, dass der neue Filter sauber und unbeschädigt ist. Die Schutzverpackung sollte erst unmittelbar vor der Montage entfernt werden.

Zur Vorbereitung gehören:

• Leichtes Benetzen der Dichtungen mit sauberem Hydrauliköl
• Kontrolle der korrekten Einbaulage des Filterelements
• Überprüfung der Kompatibilität mit dem Filtergehäuse

Der Filter ist sorgfältig einzubauen und muss korrekt im Gehäuse sitzen. Das Anziehen erfolgt gemäß den Herstellervorgaben, um Beschädigungen oder Undichtigkeiten zu vermeiden.

Schritt 7: Hydraulikölstand bei Bedarf nachfüllen oder korrigieren

Je nach Systemauslegung kann es erforderlich sein, nach dem Filterwechsel Hydrauliköl nachzufüllen. Der Ölstand ist gemäß den Herstellerrichtlinien zu prüfen.

Beim Anpassen des Ölstands:

• Ausschließlich die vorgeschriebene Hydraulikölsorte verwenden
• Überfüllung des Tanks vermeiden
• Sicherstellen, dass das Öl sauber und frei von Verunreinigungen ist

Ein falscher Ölstand kann die Systemleistung und Temperaturregelung beeinträchtigen.

Schritt 8: Maschine starten und Hydraulikfunktion prüfen

Nach dem Einbau des Filters und der Kontrolle des Ölstands kann der Motor gestartet werden. Hydraulikfunktionen sollten zunächst langsam betätigt werden.

Während der Funktionsprüfung:

• Auf Undichtigkeiten am Filtergehäuse achten
• Gleichmäßige und ruhige Hydraulikbewegungen beobachten
• Vorhandene Verstopfungsanzeigen kontrollieren
• Auf ungewöhnliche Geräusche von Pumpen oder Ventilen achten

Durch langsames Betätigen kann eingeschlossene Luft sicher aus dem System entweichen.

Häufige Fehler vermeiden

Fehler bei der Wartung von Hydrauliksystemen können schwerwiegende Folgen haben.

Zu den häufigsten Fehlern zählen:

• Hydraulikdruck vor dem Öffnen des Systems nicht zu entlasten
• Schmutz während der Wartung in das Filtergehäuse gelangen zu lassen
• Einbau eines Filters mit falscher Mikronbewertung
• Wiederverwendung beschädigter Dichtungen oder O-Ringe
• Die Maschine sofort wieder unter Volllast zu betreiben

Das Vermeiden dieser Fehler schützt sowohl das Hydrauliksystem als auch den Bediener.

Kontrollen nach dem Austausch

Nach kurzer Betriebszeit der Maschine sollten folgende Kontrollen durchgeführt werden:

• Filtergehäuse und Umgebung auf Leckagen prüfen
• Stabiles und gleichmäßiges Hydraulikverhalten sicherstellen
• Systemtemperatur und -druck überwachen, sofern verfügbar
• Ölstand nach der ersten Betriebsphase erneut prüfen
• Die Verstopfungsanzeige in den ersten Betriebsstunden beobachten

Abweichungen sollten sofort behoben werden, bevor die Maschine weiter eingesetzt wird.

Den richtigen hydraulischen Rücklauffilter für Ihre Maschine auswählen

Hydraulische Rücklauffilter unterscheiden sich in Mikronbewertung, Schmutzaufnahmekapazität, Strömungswiderstand und Gehäusekompatibilität. Die Auswahl des richtigen Filters ist entscheidend für den Schutz von Pumpen, Ventilen und Aktuatoren.

Der Ersatzfilter muss den vom Maschinenhersteller definierten Spezifikationen entsprechen, einschließlich der geforderten Reinheitsklasse und der Systemdurchflussraten. Ein ungeeigneter Filter kann den Durchfluss einschränken oder Verunreinigungen am Filterelement vorbeiführen.
