Die gebräuchlichsten Hydraulikzylinder in Baumaschinen und Landmaschinen

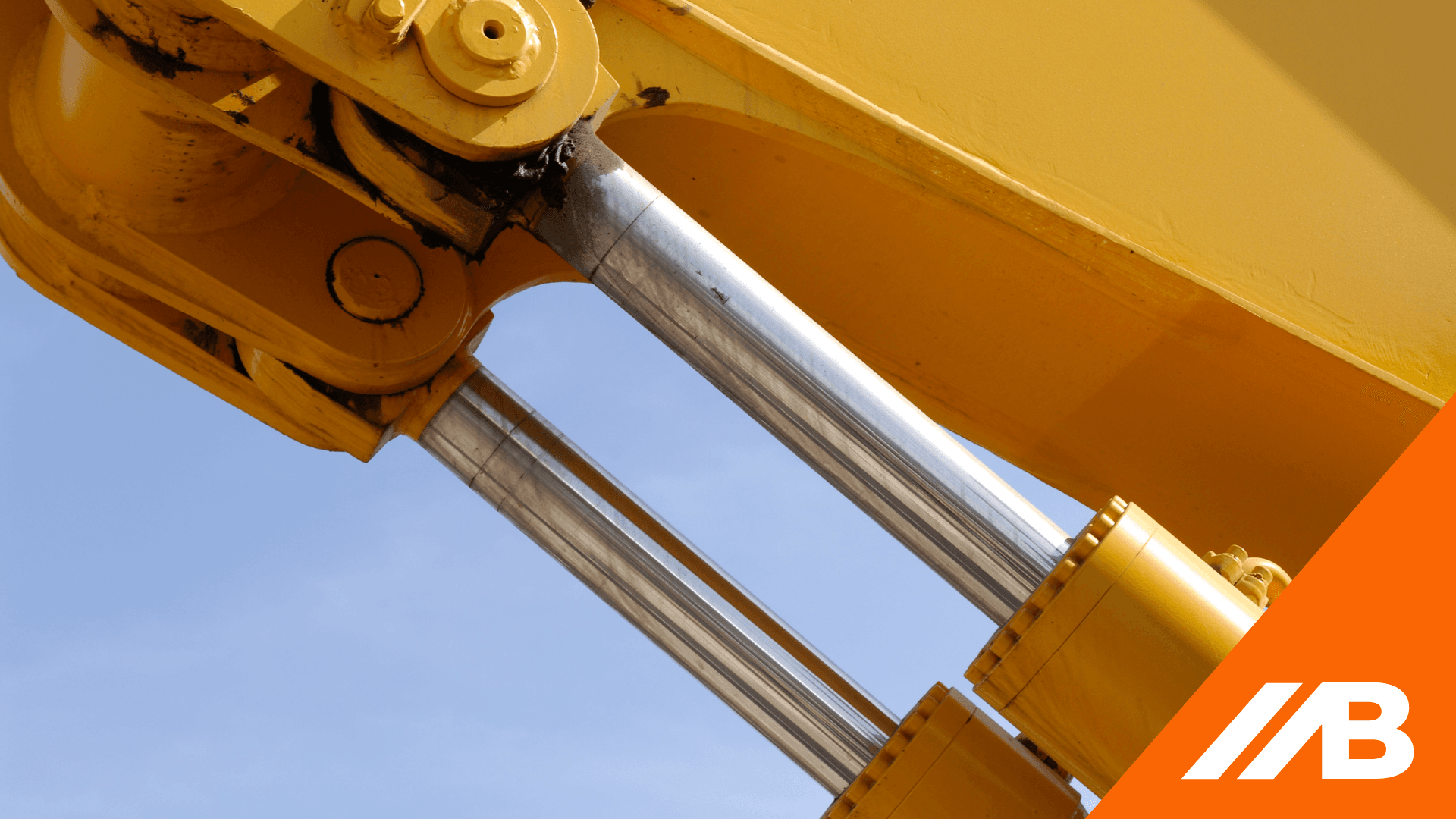

Zylinder sind die Teile im Hydrauliksystem, die dafür sorgen, dass Sie Ihre Maschine betreiben können. Die mechanisch bewegten Teile eines Baggers können beispielsweise nur durch die Steuerung mit einem Hydraulikzylinder in Bewegung versetzt werden. Der Grund für den Einsatz von Hydraulik liegt darin, dass sie die effizienteste Art ist, viel Kraft auszuüben. Die Leistung eines Zylinders wird durch die Bohrung des Zylinders bestimmt. Je größer die Oberfläche, desto mehr Arbeit kann mit dem Zylinder erledigt werden. Die Länge der Zylinderstange und natürlich des Zylinderrohrs bestimmen, wie weit Sie den Zylinder hinein- und herausschieben können und somit auch Ihre Reichweite.

In diesem Blog besprechen wir die drei häufigsten Zylinder in Baumaschinen und Landmaschinen.

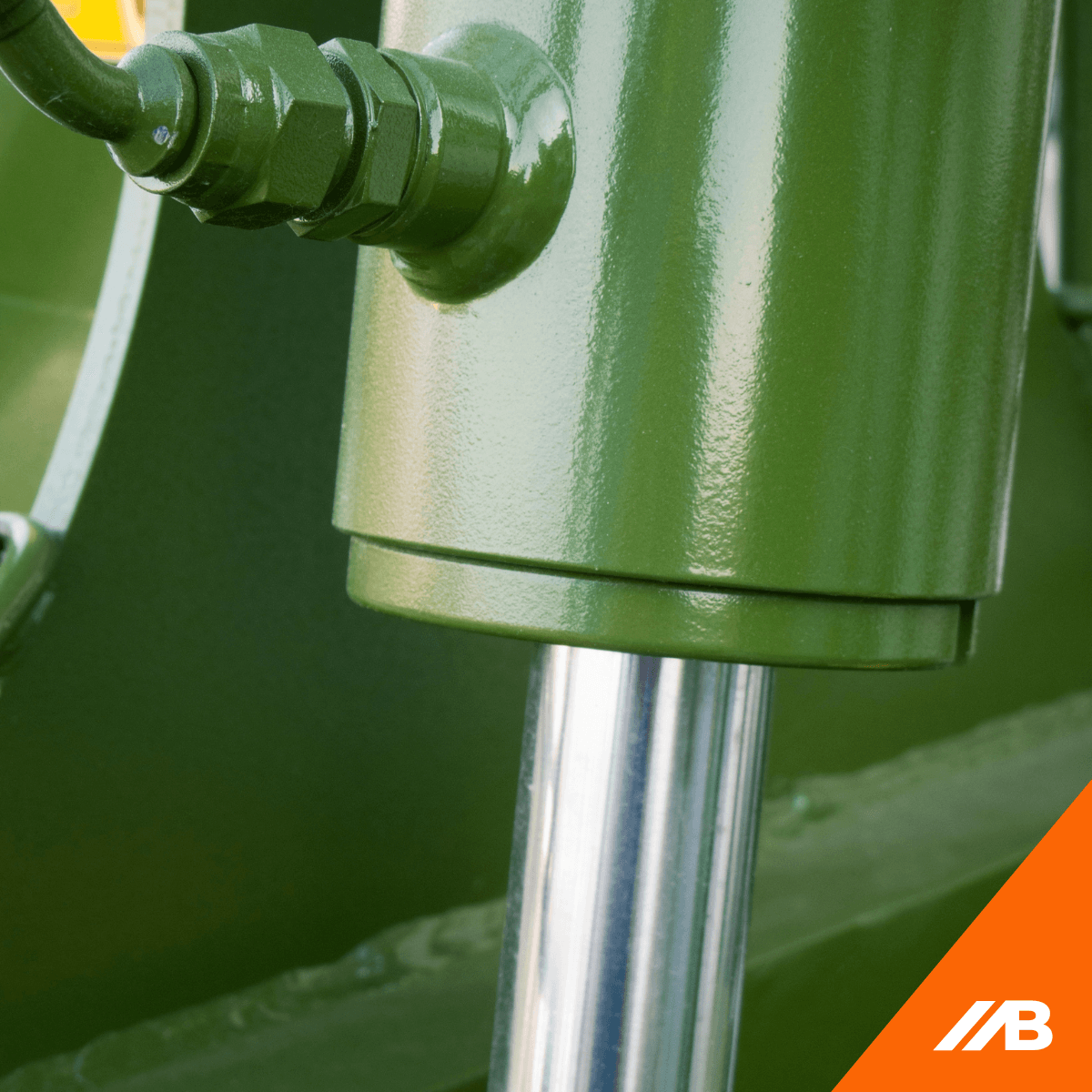

Der einfachwirkende Hydraulikzylinder

Die einfachwirkende Zylinderhydraulik ist die einfachste Zylinderform. Dieser Zylindertyp hat nur eine Eintrittsöffnung für das Hydrauliköl. Wenn Ihre Hydraulikpumpe das Öl in den Zylinder drückt, können sich Kolben und Stange nur in eine Richtung bewegen, nämlich ausfahren oder einfahren. Letztere Form ist weniger verbreitet, aber letztendlich ist das Funktionsprinzip dasselbe und der einzige Unterschied besteht darin, auf welcher Seite des Kolbens das Hydrauliköl eingepumpt wird. Wo gepumpt wird, entsteht mehr Druck und dieser Druck drückt den Kolben und die Stange weg.

Beim einfachwirkenden Zylinder kann die Rückzugsbewegung nur durch Druckabsenkung erreicht werden, also kein Pumpen mehr. Die endgültige Kraft, die den Zylinder zurück nach innen oder außen drückt, kommt von der auf ihm ruhenden Last, zum Beispiel der Schwerkraft der mechanischen Teile selbst, oder einer Feder, die den Kolben und die Stange nach hinten drückt und so das Öl in die entgegengesetzte Richtung drückt pumpen. Ich möchte es einpumpen. Ein sehr einfacher Mechanismus.

Was bei diesem Prinzip hilft, eine kontrollierbare Bewegung des Rückzugszylinders zu erreichen, ist das Rückschlagventil. Dieser Teil sorgt dafür, dass das Hydrauliköl bei starker Belastung allmählich und nicht stärker zurückfließt als bei leichter Belastung.

Der große Vorteil dieses Zylindertyps besteht darin, dass es sich um einen einfachen Zylinder und damit auch um einen günstigeren Preis handelt. Auch die Wartung ist einfacher, da weniger bewegliche Teile vorhanden sind. Dieser Zylinder ist außerdem kompakter als komplexere Zylinder. Dies kann bei der Installation, wenn weniger Platz zur Verfügung steht, von Vorteil sein.

Die häufigsten Anwendungen des einfachwirkenden Zylinders sind Maschinen, bei denen die Schwerkraft der Last, die Sie heben, auch die Rückwirkungskraft unterstützt, zum Beispiel Gabelstapler und Scherenhebebühnen, sowie Anwendungen, bei denen die Lasten nicht zu groß und die Maschine kompakt ist , zum Beispiel kleine Bagger und Minischaufeln.

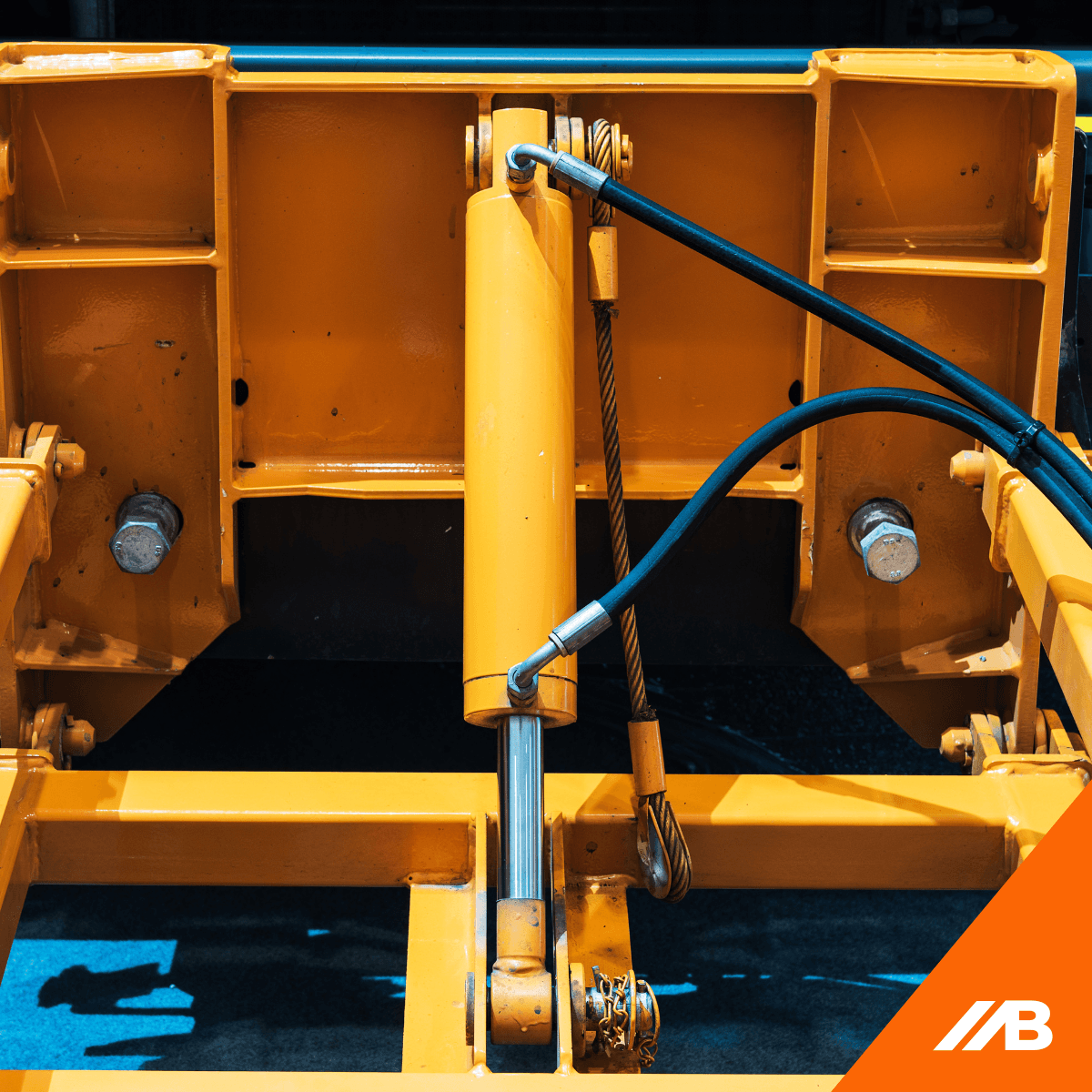

Der doppeltwirkende Hydraulikzylinder

Die doppeltwirkende Hydraulikzylinder ist etwas komplexer als die einfachwirkende. Der größte Unterschied besteht darin, dass Sie diesen Zylinder in beide Richtungen betreiben können, da sich sowohl vor als auch hinter dem Kolben eine Eintrittsöffnung für das Hydrauliköl befindet. So können Sie Ihre Hydraulikpumpe in beide Richtungen arbeiten lassen.

Da der Zylinder in zwei Richtungen gepumpt werden kann, ist das Innere des Zylinders oft etwas komplexer. Beim doppeltwirkenden Zylinder sieht man oft, dass aufwändigere Dichtungsringe und Führungen vorhanden sind, da das Öl in beide Richtungen gestoppt werden muss.

Der große Vorteil des doppeltwirkenden Zylinders gegenüber dem einfachwirkenden besteht darin, dass man deutlich präziser arbeiten kann. Schließlich können Sie die Kraft des Zylinders in beide Richtungen präzise steuern. Da Sie den Druck besser kontrollieren können, eignet sich dieser Zylinder auch besser für den Einsatz in komplexeren Maschinen, wie z. B. Baggern. Sie können die mechanischen Teile der Maschine, wie zum Beispiel die Baggerschaufel, einfach präziser bedienen. Aufgrund der besseren Kontrolle wird dieser Typ auch häufiger bei Anwendungen mit deutlich höherer Belastung eingesetzt. Bei einem großen Kran oder Bagger möchte man nicht auf die Rückzugsbewegung abhängig von der Last angewiesen sein. Sie möchten sich voll und ganz auf eine präzise Steuerung in beide Richtungen verlassen können.

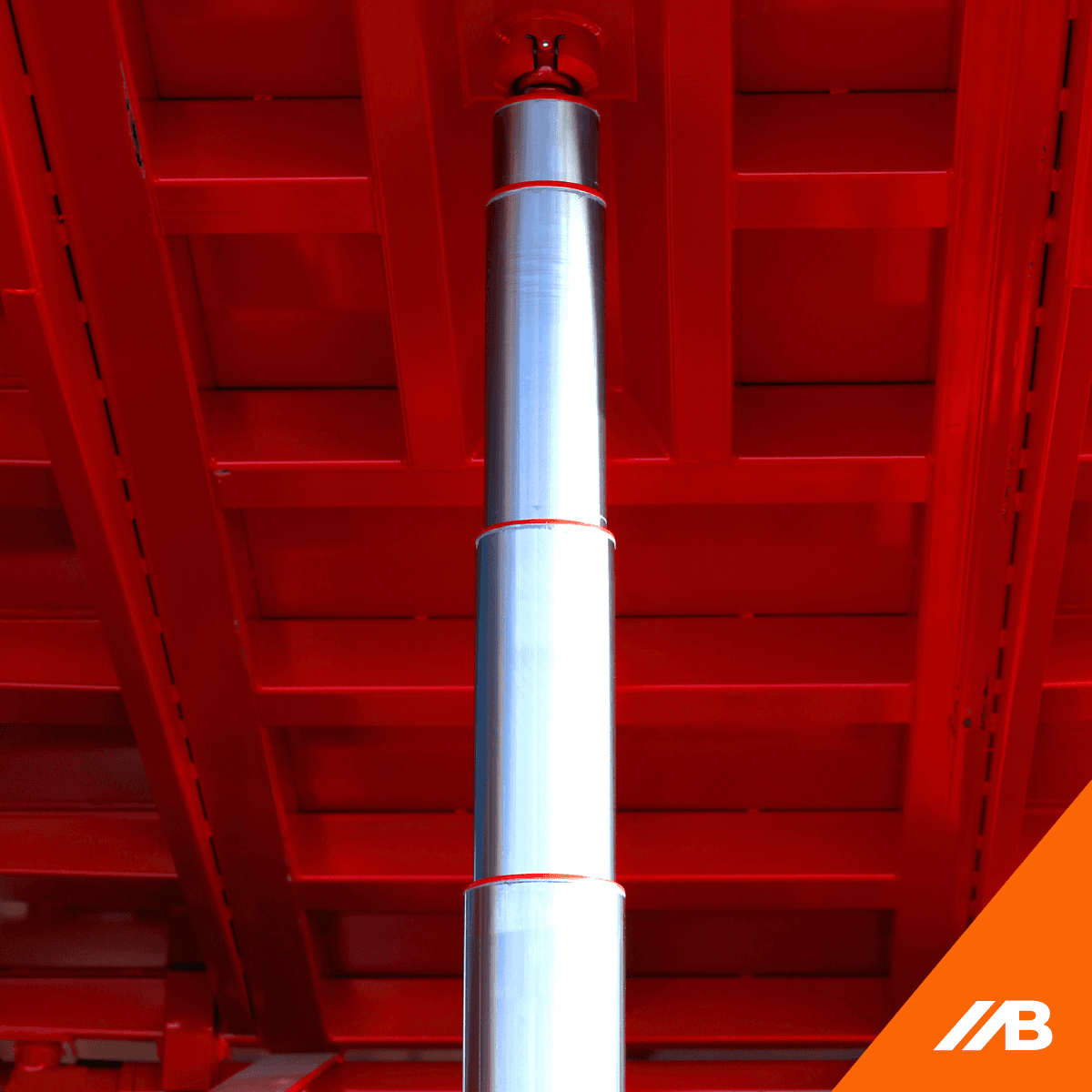

Der Teleskop-Hydraulikzylinder

Diese Art von Hydraulikzylinder besteht aus einer Zylinderstange, die zusammen- und auseinandergeschoben werden kann. Das Prinzip ist vergleichbar mit einem altmodischen Sterngucker oder einer Angelrute. Der Teleskopzylinder kann entweder doppeltwirkend oder einfachwirkend sein. Hier also wieder das Prinzip, bei dem entweder die Last, eine Feder oder Ihre Hydraulikpumpe die Arbeit in Rückzugsrichtung verrichtet.

Der große Vorteil des Teleskop-Hydraulikzylinders liegt auf der Hand; die kompakte Größe im Vergleich zur Reichweite des Zylinders. Dies bedeutet, dass diese Zylinder in einer Größe an Orten installiert werden können, an denen kein nicht teleskopierbarer Zylinder angebracht werden kann. Da der gesamte Zylinder ineinander hinein- und herausgeschoben werden kann, können Sie mit einer kompakten Zylindergröße dennoch enorme Lasten über große Distanzen bewegen.

Ein gutes Beispiel hierfür sind Kipper oder die Ladefläche Ihrer Erdbaufahrzeuge. Um einen Container zu entleeren, während er beispielsweise mit Sand beladen ist, muss eine Seite des Containers mehrere Meter angehoben werden, während vielleicht 20 Tonnen Ladung auf den Zylinder drücken. Bei einem nicht teleskopierbaren Zylinder müsste die Zylinderstange mehrere Meter lang sein und auch das Zylinderrohr müsste riesig sein, um genügend Kraft ausüben zu können. Sie würden dann am Ende eine Zylindergröße erhalten, die nicht einmal passen würde. Der Teleskop-Hydraulikzylinder ist für solche Anwendungen ideal.

Wenn Sie wissen möchten, wie Sie Ihren Hydraulikzylinder am besten warten, lesen Sie unseren Blog darüber. In diesem Blog beschreiben wir die wichtigsten Dinge, um Ihren Zylinder in Top-Zustand zu halten.
